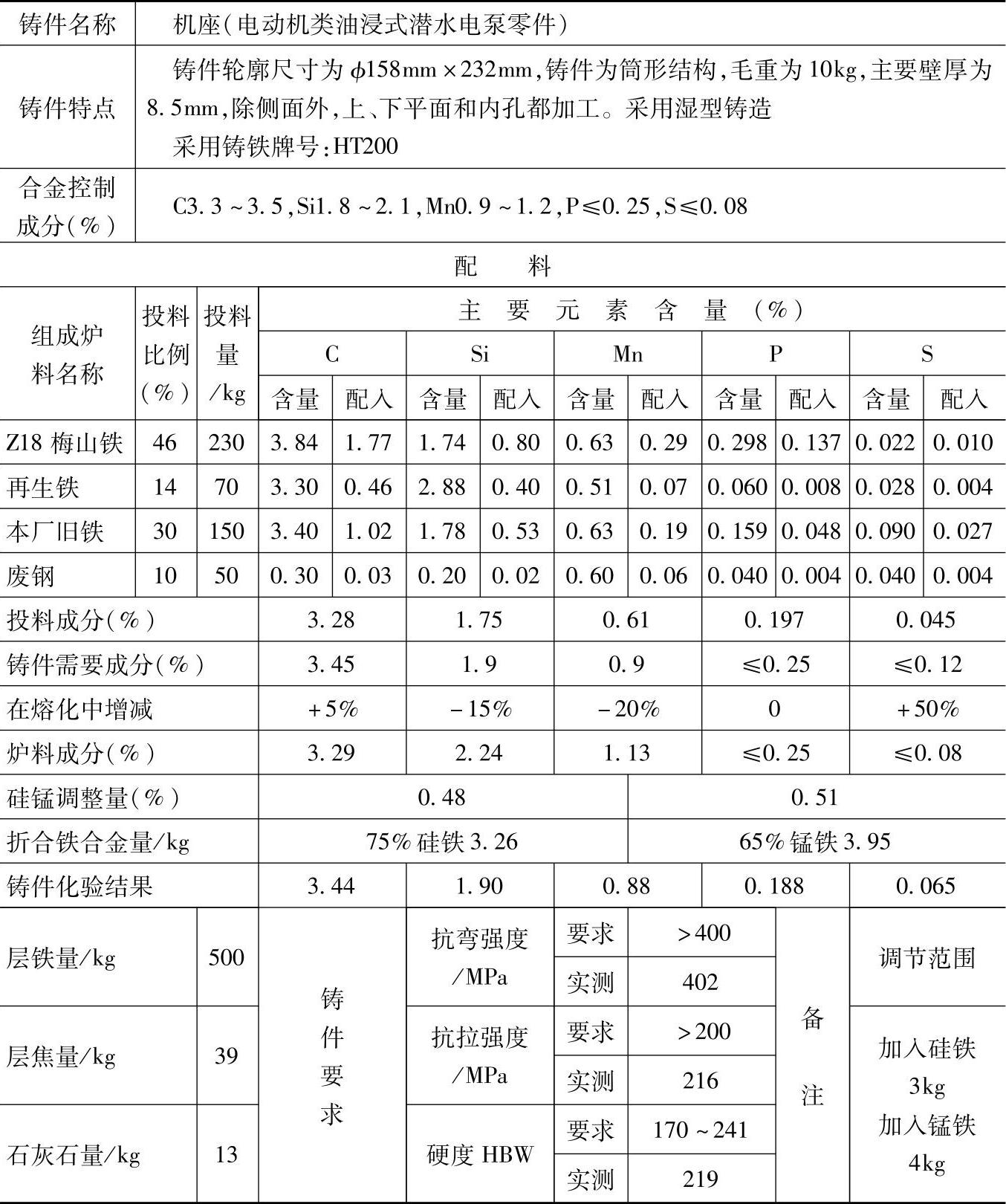

表1.1-184 HT200的灰铸铁配料
注：1.采用熔炼炉类型：四排小风口曲线炉膛热风冲天炉，熔化率为4t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。
2.炉前用圆柱试样（激冷型法）观察顶部变化及打断试样检验白口宽度，控制铁液成分。一旦发现白口宽度>5mm，即用75%硅铁放入铁液包内，调软铁液。
3.本配料还适用于灰铸铁HT200的汽车和拖拉机的气缸体、气缸盖，空气压缩机机身，鼓风机机身等铸件。
4.各成分含量和配料比例皆指质量分数。
