配料实例182

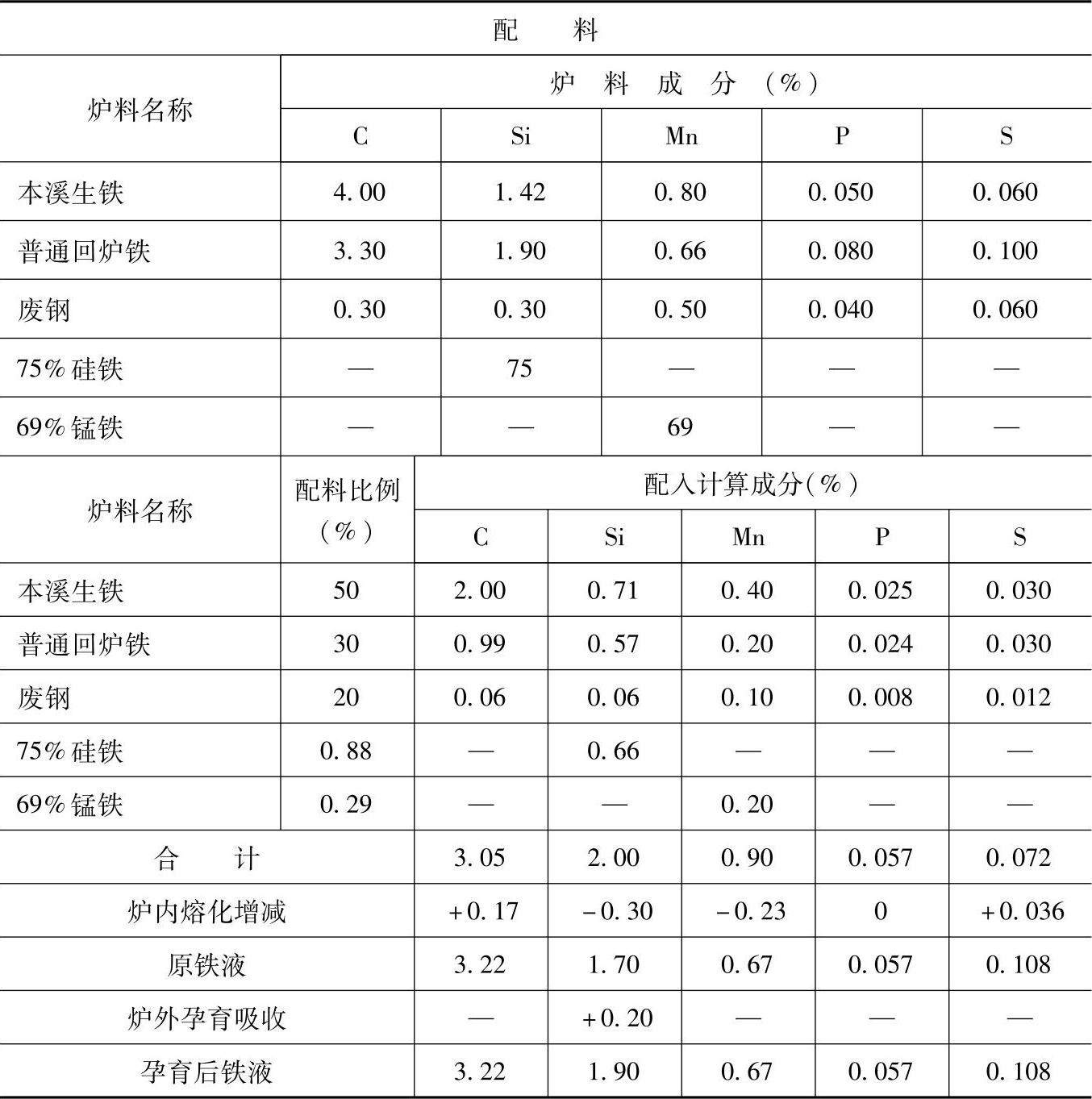

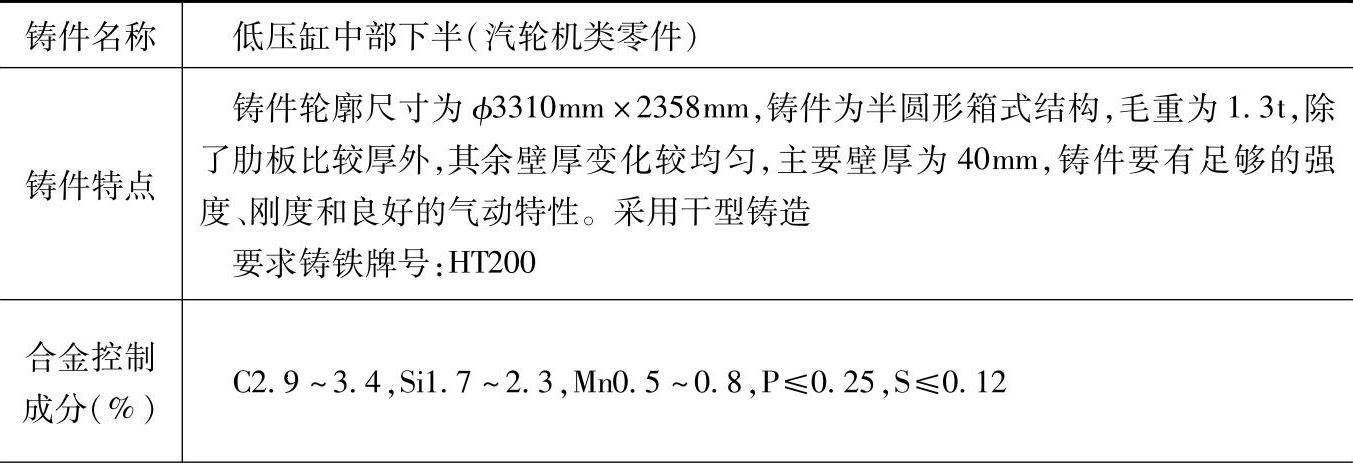

表1.1-182 HT200的灰铸铁配料

（续）

注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为5t/h，炉内碳增加5.7%、硅烧损15%、锰烧损25%、硫增加50%、磷不变。

2.炉前用75%硅铁孕育处理，加入量为0.3%（质量分数），吸收率90%；包内加0.2%（质量分数）的苏打（Na₂CO₃）粉对铁液脱硫处理。用三角试片检验白口大小。

3.检测结果：

化学成分（%）：C3.26，Si1.84，Mn0.64，P0.067，S0.105；

力学性能：抗拉强度为301MPa，挠度为4mm，硬度为240HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于汽轮机中要求灰铸铁HT200的轴承箱及其箱盖、基架、壳体、底座、套筒等铸件。
