配料实例183

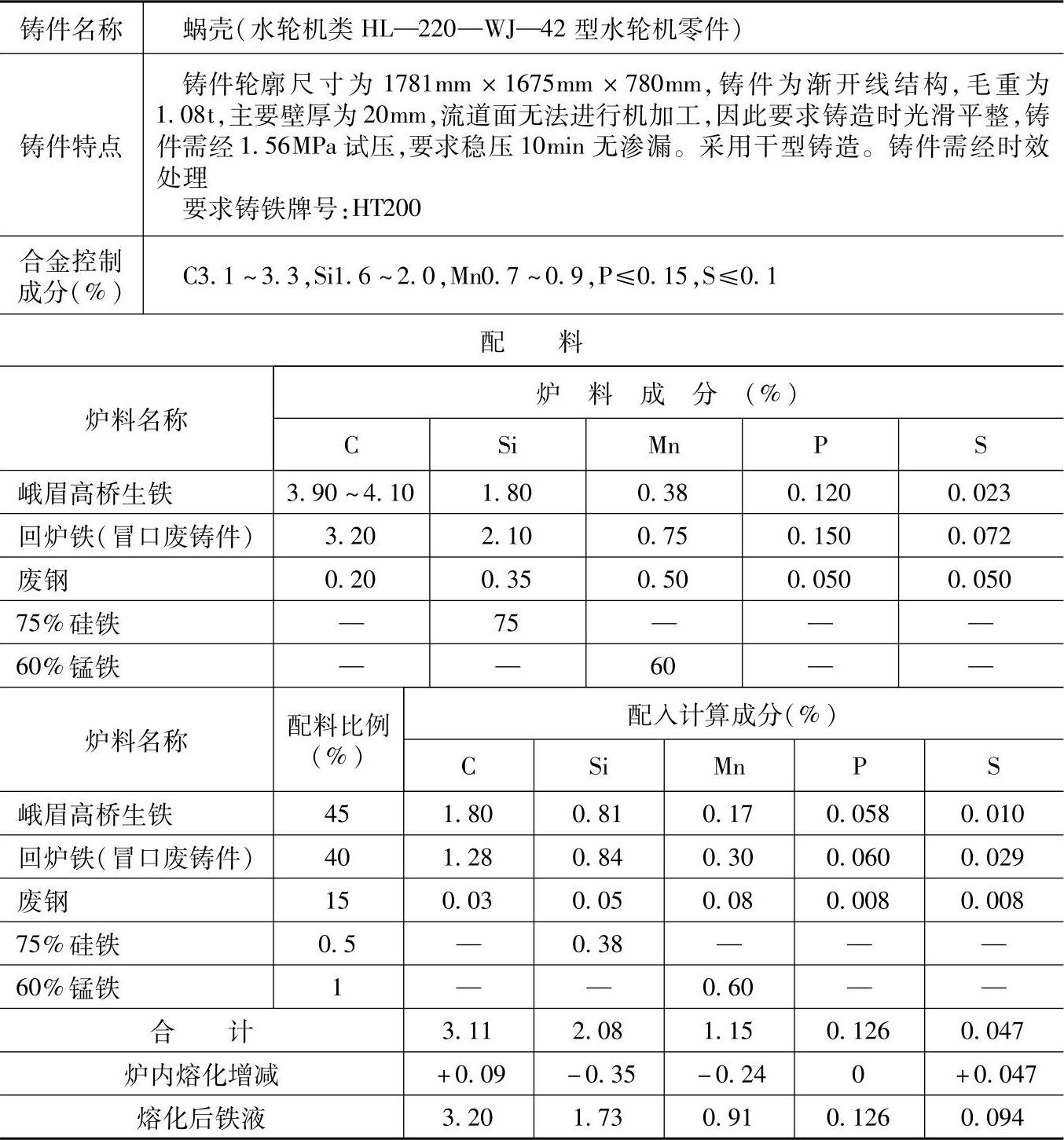

表1.1-183 HT200的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加13%、硅烧损17%、锰烧损21%、硫增加100%、磷不变。

2.炉前用三角试片检验白口大小，控制铁液成分，用75%硅铁调整成分。

3.检测结果：

化学成分（%）：C3.20，Si1.80，Mn0.90，P<0.15，S<0.86；

力学性能：抗拉强度为218MPa，硬度为210HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于水轮机中要求灰铸铁HT200的转轮、转轮室、轴承座、轴承箱体、上环、下环、顶盖等铸件。
