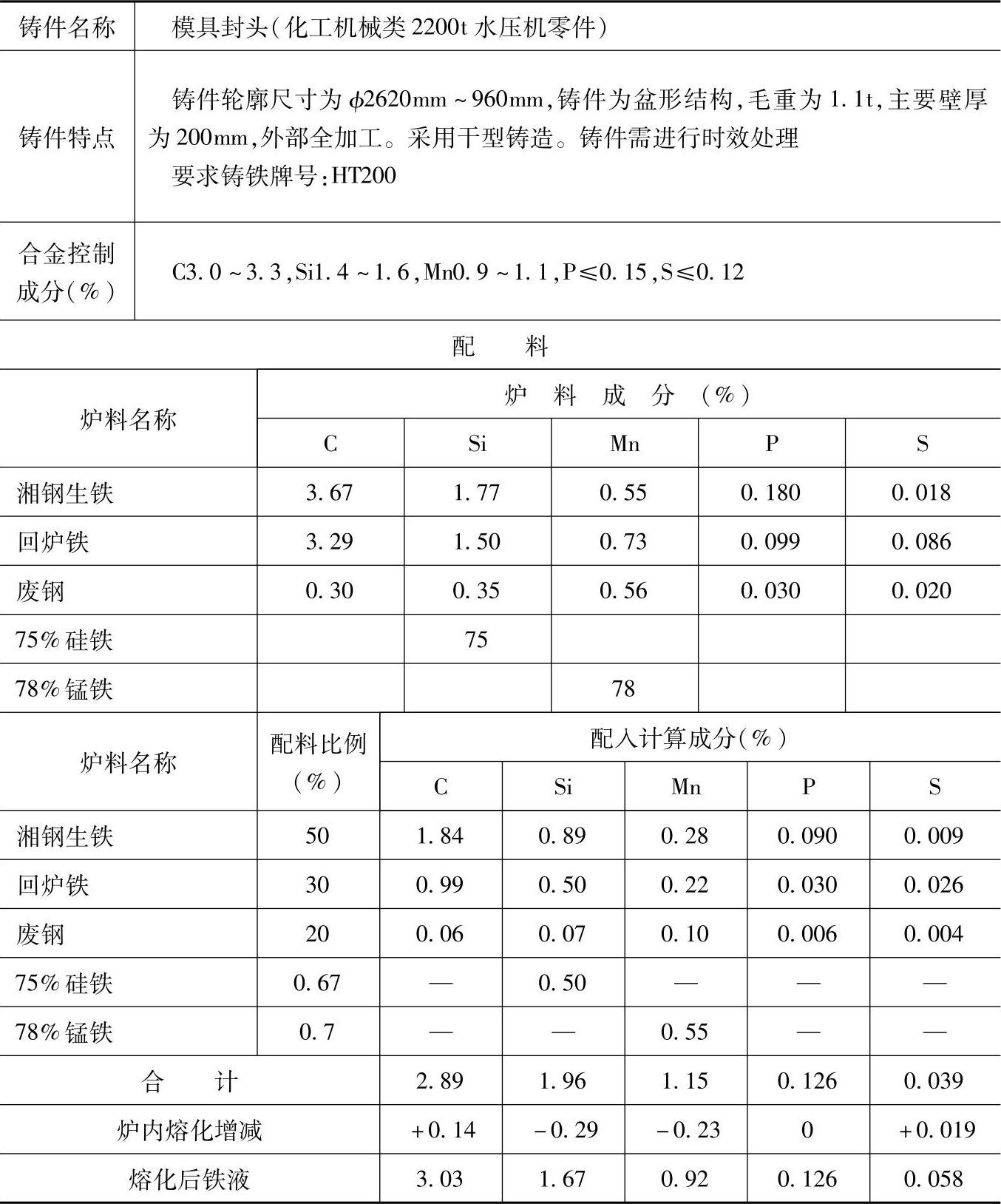

表1.1-190 HT200的灰铸铁配料
注：1.采用熔炼炉类型：三排风口热风冲天炉，炉内熔化元素增减率：碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加50%。
2.炉前用三角试片检验三角白口大小，控制铁液成分。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于化工机械中铸件壁厚大于80mm要求灰铸铁HT200的各种模具封头和其他铸件。
