配料实例192

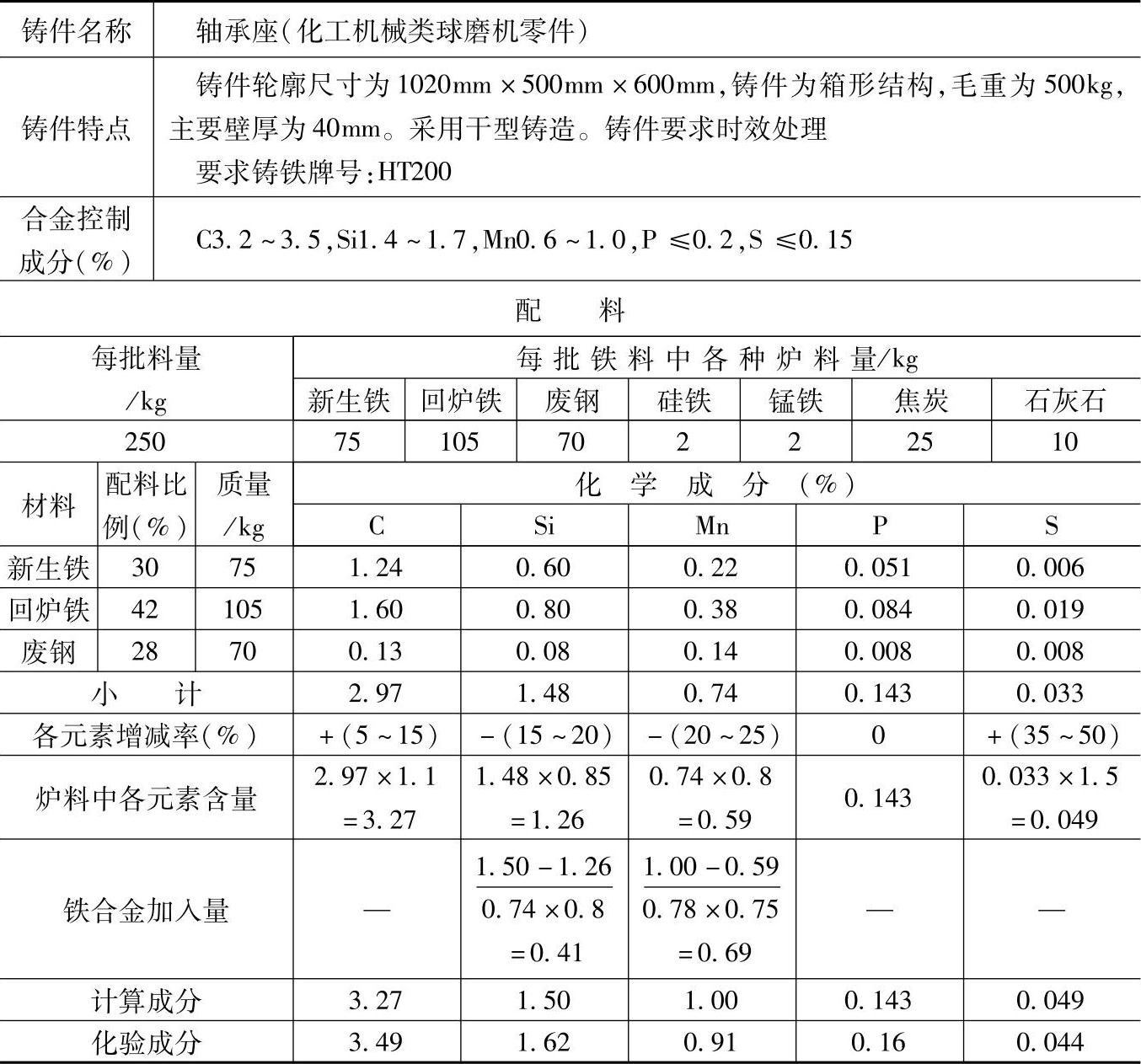

表1.1-192 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距倒置热风冲天炉，熔化率为2t/h，炉内碳增加5%～15%、硅烧损15%～20%、锰烧损20%～25%、硫增加35%～50%、磷不变。

2.使用成都钢铁厂Z20生铁化学成分（%）：C4.13，Si2.00，Mn0.73，P0.17，S0.02。

回炉铁化学成分（%）：C3.8，Si1.9，Mn0.9，P0.2，S0.05。

废钢化学成分（%）：C0.45，Si0.3，Mn0.5，P、S0.03。

3.炉前用三角试片检验三角白口大小，控制铁液成分。

4.检测结果：

化学成分（%）：C3.49，Si1.62，Mn0.91，P0.16，S0.044；

力学性能：抗拉强度为209MPa，硬度为189HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于化工机械中要求灰铸铁HT200的埋刮板输送机壳体、带输送机大带轮、球磨机进出料口、底座等铸件。
