配料实例196

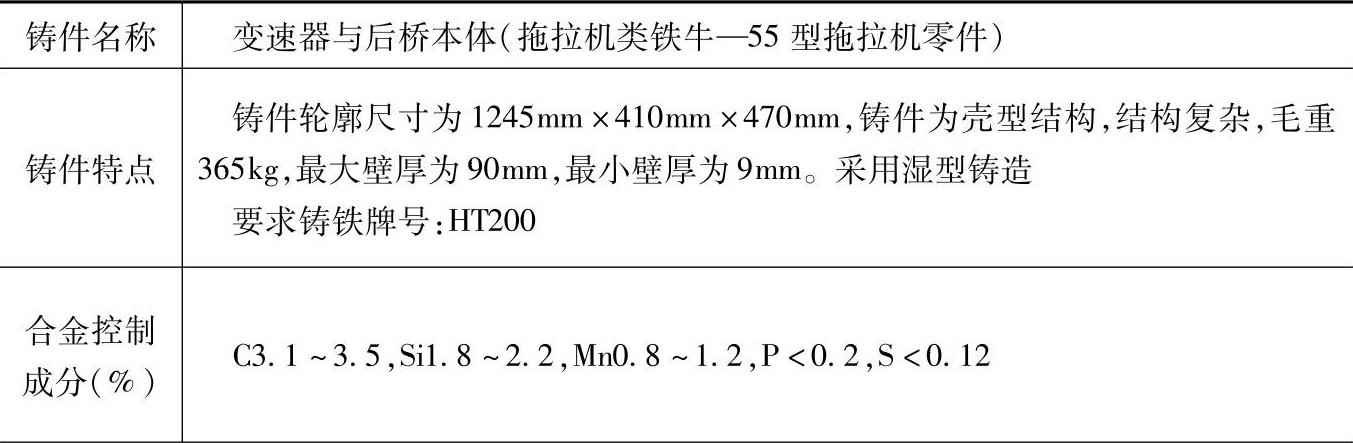

表1.1-196 HT200的灰铸铁配料

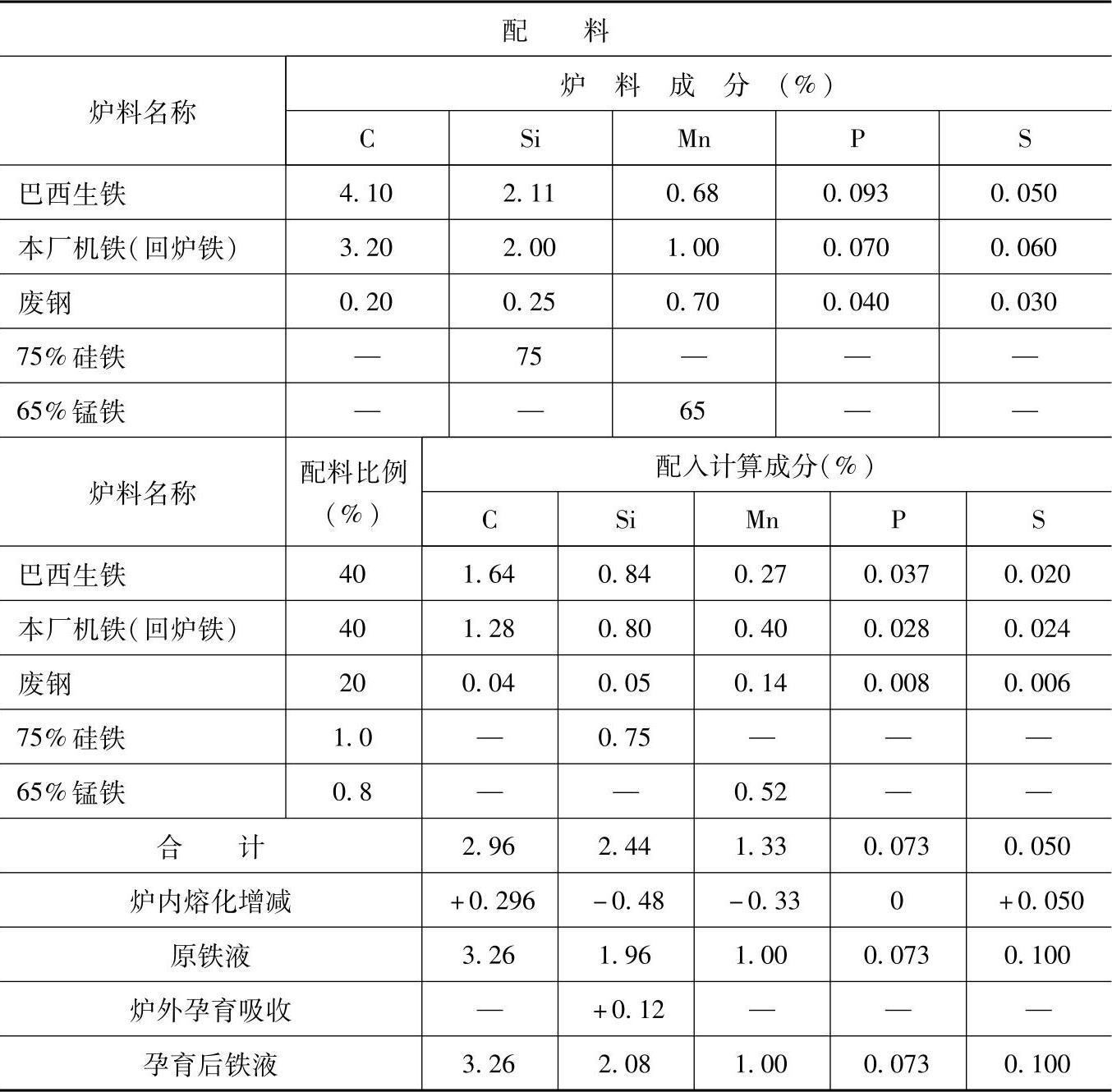

（续）

注：1.采用熔炼炉类型：中央送风冷风冲天炉，熔化率为5t/h，炉内碳增加10%～30%，硅烧损20%、锰烧损25%～28%、硫增加100%、磷不变。

2.采用巴西生铁。

3.炉外孕育：100kg铁液加75%硅铁0.2kg，吸收率为80%。

4.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调整铁液。三角白口宽度控制在2.5～3.5mm。

5.检测结果：

化学成分（%）：C3.23，Si1.84，Mn0.82，P0.078，S0.084；

力学性能：抗拉强度为256MPa，硬度为194HBW。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于铁牛—55型拖拉机中要求灰铸铁HT200的后轮半轴臂套、前轮轮鼓、压力弹簧支撑板、差速器左右轴承套、动力输出轴轴承座等铸件。
