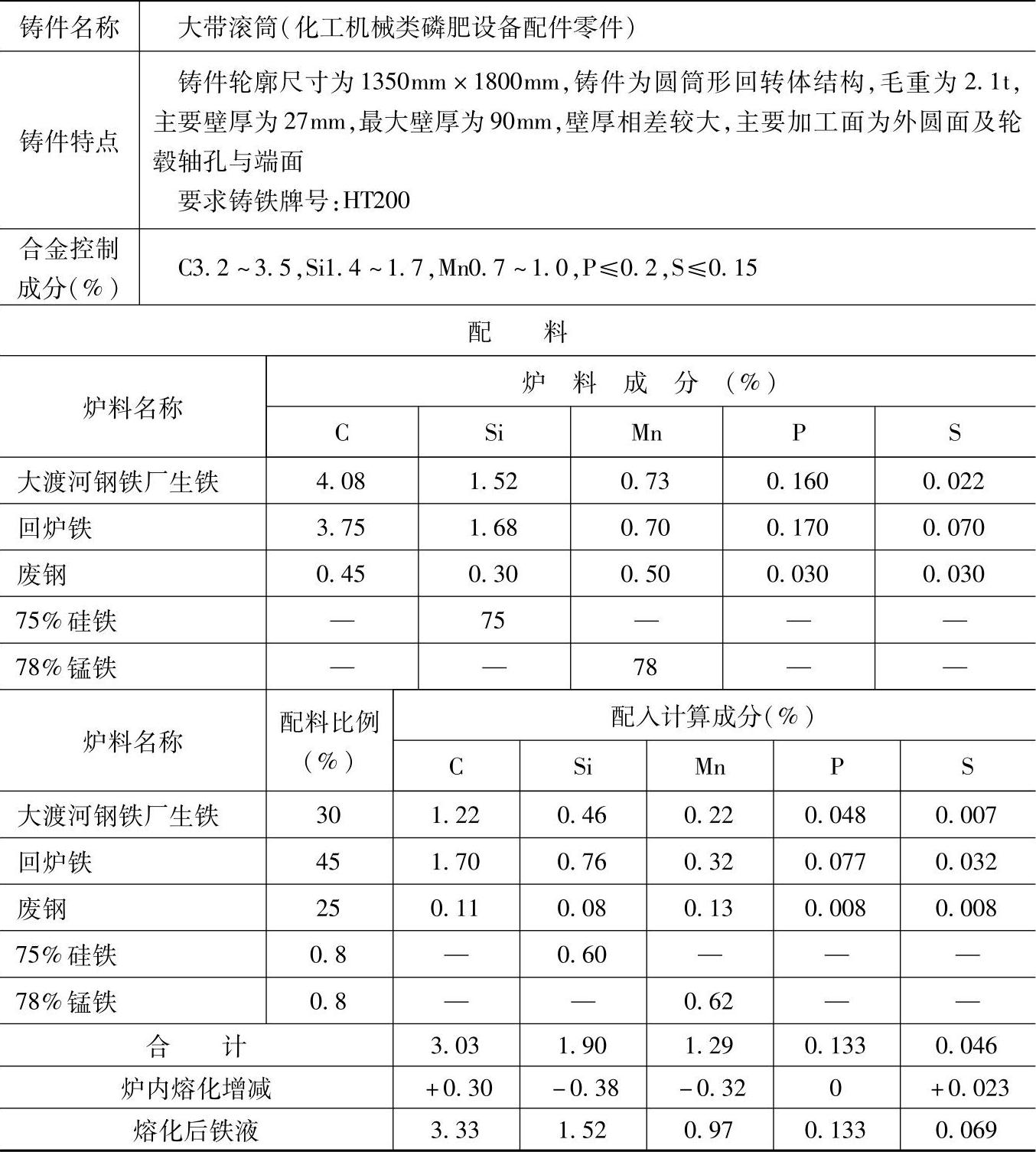

表1.1-194 HT200的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距倒置热风冲天炉，熔化率为2t/h，炉内碳增加5%～15%、硅烧损15%～20%、锰烧损20%～25%、硫增加35%～50%、磷不变。
2.炉前用三角试片检验三角白口大小，控制铁液成分。
3.检测结果：
力学性能：抗拉强度为224MPa，硬度为197HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于磷肥设备中要求灰铸铁HT200的轴套、鼓形给料器、干式轴承衬、出料圆盘、支座等铸件。
