配料实例195

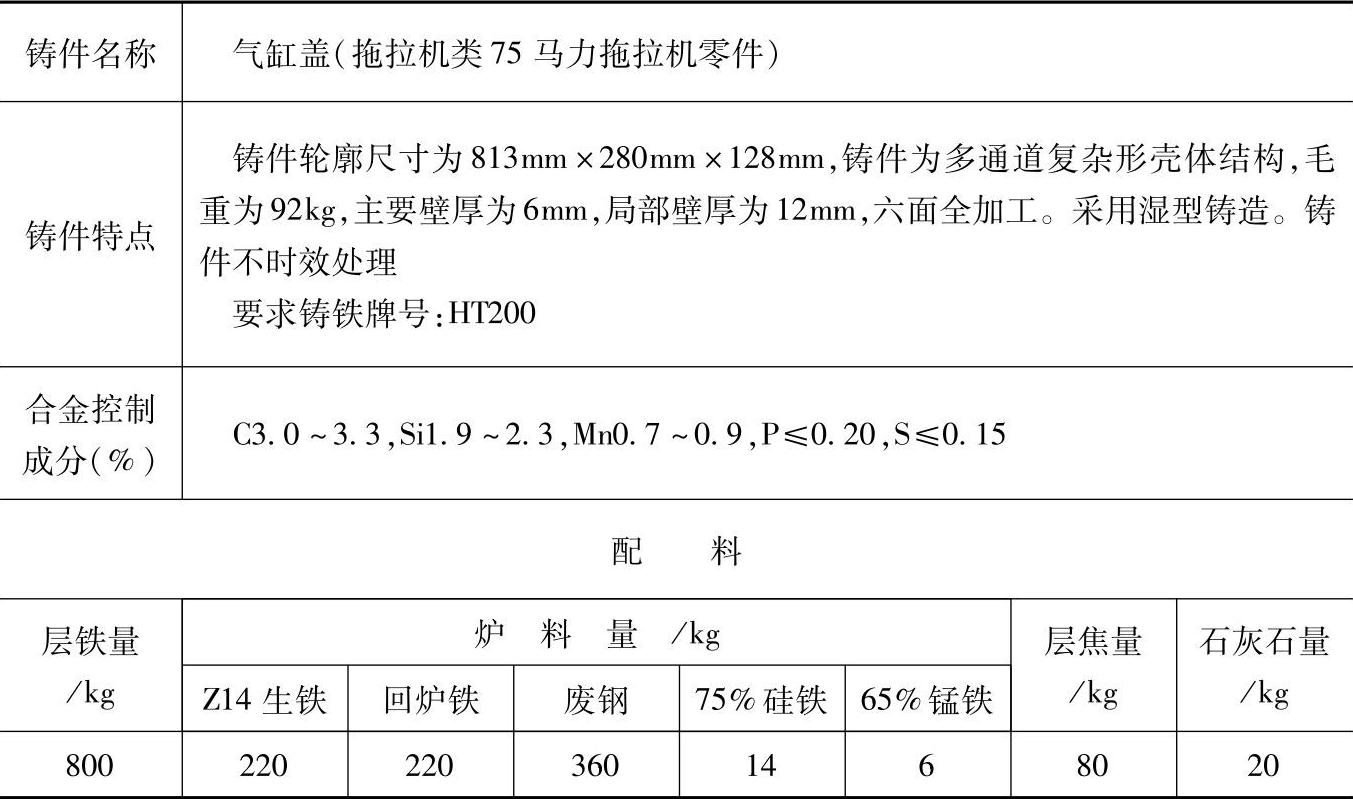

表1.1-195 HT200的灰铸铁配料

注：1.采用熔炼炉类型：冷风无前炉开渣口操作外水冷式三排风口直筒形冲天炉，熔化率为12t/h，炉内碳增加45%、硅烧损10%、锰烧损20%。

2.生铁产地：邯郸。

回炉料成分（%）：C3.30，Si2.15，Mn0.85。

废钢成分（%）：C0.30，Mn0.5。

3.炉前用三角试片检验三角白口大小，控制铁液成分。

4.检测结果：

化学成分（%）：C3.20，Si2.09，Mn0.81，P0.09，S0.075。

力学性能：抗拉强度为251MPa，硬度为218HBW。

5.各成分含量和配料比例皆指质量分数。

6.1马力=735.499W。
