配料实例203

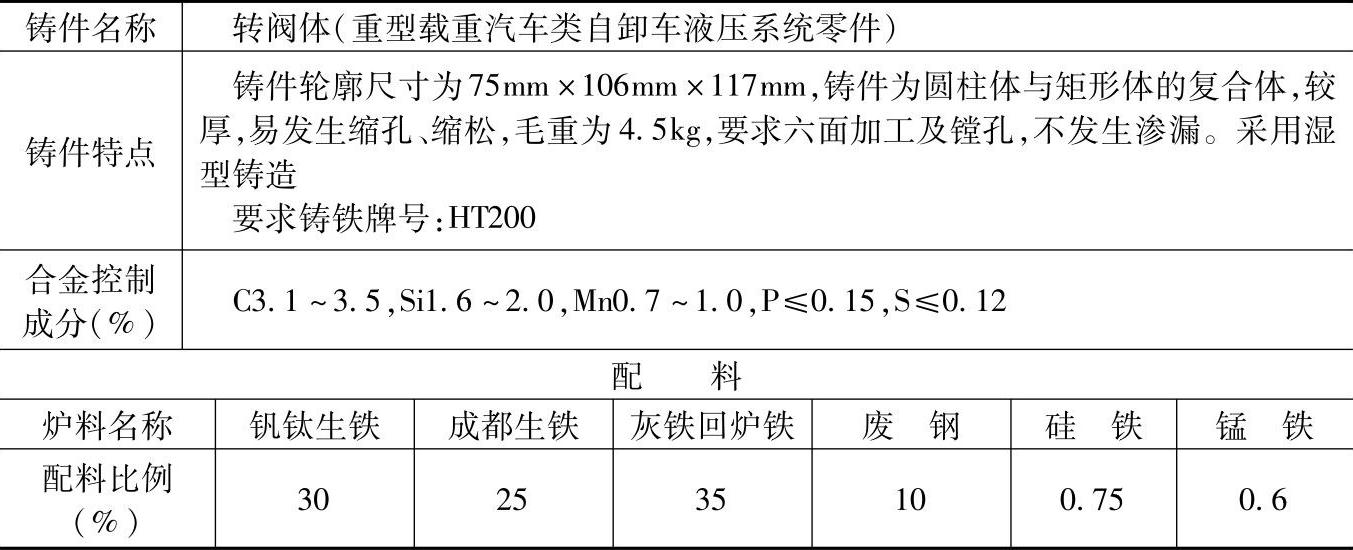

表1.1-203 HT200的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加约10%、硅烧损12%～14%、锰烧损15%～18%、硫增加70%～90%、磷不变。

2.炉前用75%硅铁孕育，加入量为0.3%（质量分数）。

3.检测结果：

化学成分（%）：C3.42，Si1.77，Mn0.82，P0.067，S0.09；

力学性能：抗拉强度为214MPa，挠度为4.5mm，硬度为195HBW；

金相组织：A型石墨为主，少量C型石墨，石墨长度10级；珠光体≈95%（体积分数），磷共晶和碳化物<1%（体积分数）。

4.各成分含量和配料比例皆指质量分数。
