配料实例205

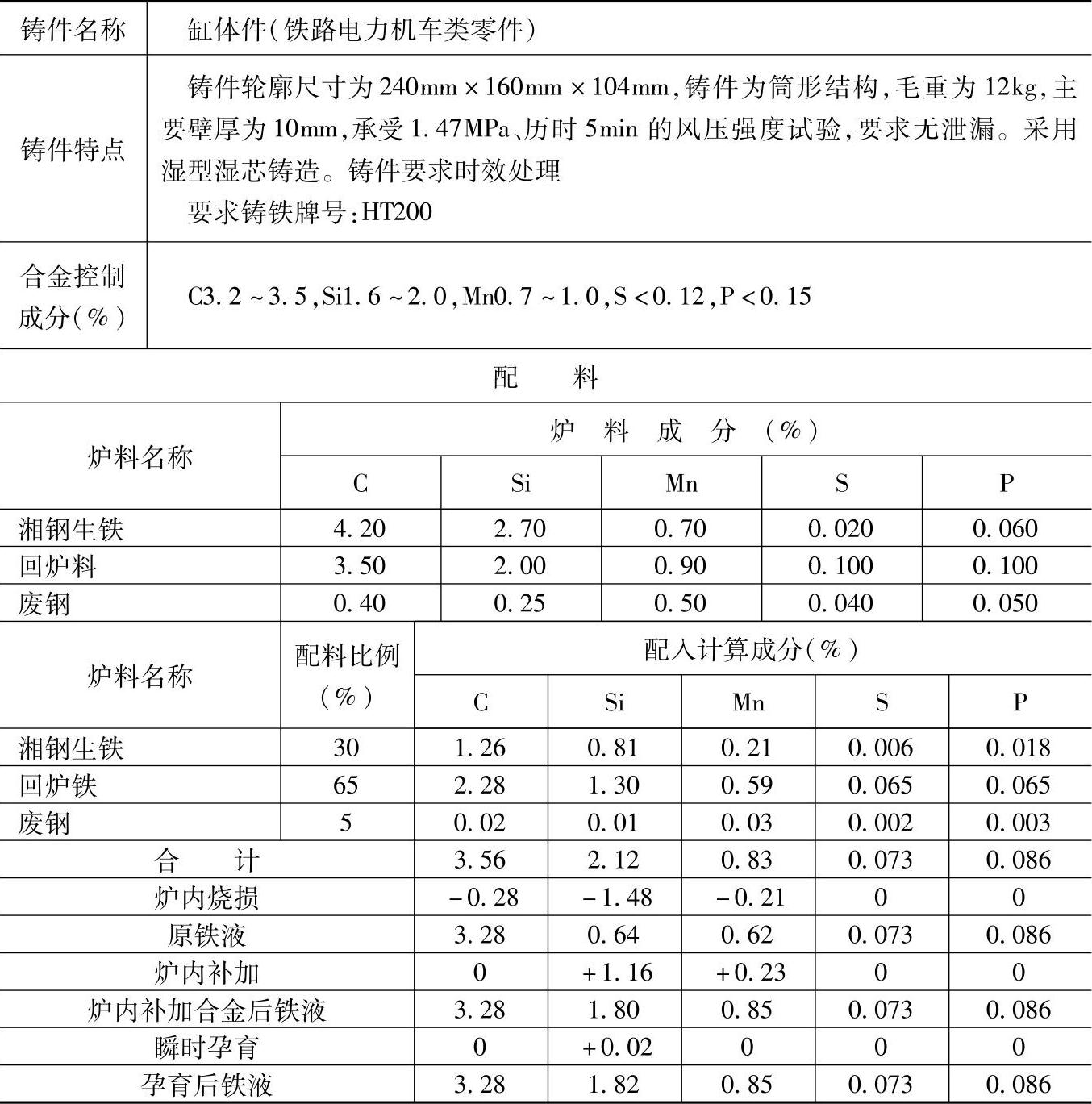

表1.1-205 HT200的灰铸铁配料

注：1.采用熔炼炉类型：0.5t三相电弧炉。炉内熔化元素增减率：碳烧损8%、硅烧损70%、锰烧损25%、硫、磷不变。

2.炉内100kg炉料加75%硅铁1.72kg，硅烧损率10%；加70%锰铁0.36kg，锰烧损率10%。

3.瞬时孕育：100kg铁液加75%硅铁粉0.03kg，吸收率为80%。

4.检测结果：

化学成分（%）：C3.26，Si1.78，Mn0.83，P0.091，S0.031；

力学性能：抗拉强度为251MPa，硬度为218HBW。

5.为成分含量和配料比例皆指质量分数。

6.本配料还适用于电力机车中要求灰铸铁HT200的大缸水和油水分离器上体等铸件。
