配料实例206

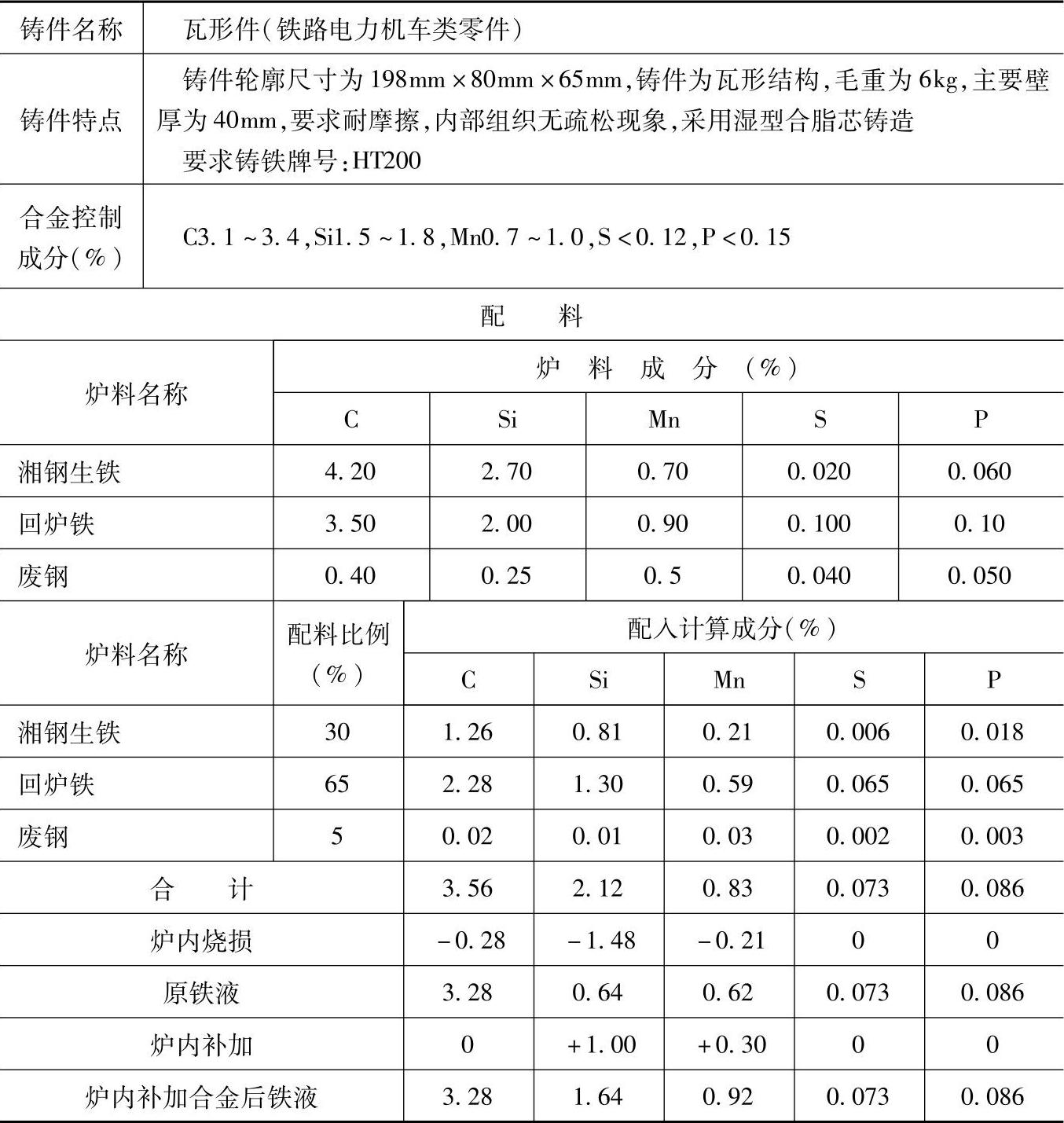

表1.1-206 HT200的灰铸铁配料

注：1.采用熔炼炉类型：0.5t三相电弧炉。炉内熔化元素增减率：碳烧损8%、硅烧损70%、锰烧损25%、硫、磷不变。

2.炉内100kg炉料加75%硅铁1.48kg，硅烧损率10%；加70%锰铁0.48kg，锰烧损率10%

3.检测结果：

化学成分（%）：C3.24，Si1.6，Mn0.89，P0.07，S0.04；

力学性能：抗拉强度为251MPa，硬度为225HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电力机车中要求灰铸铁HT200的气缸盖和箱体等铸件，也适用于机车车辆闸瓦等铸件。
