配料实例207

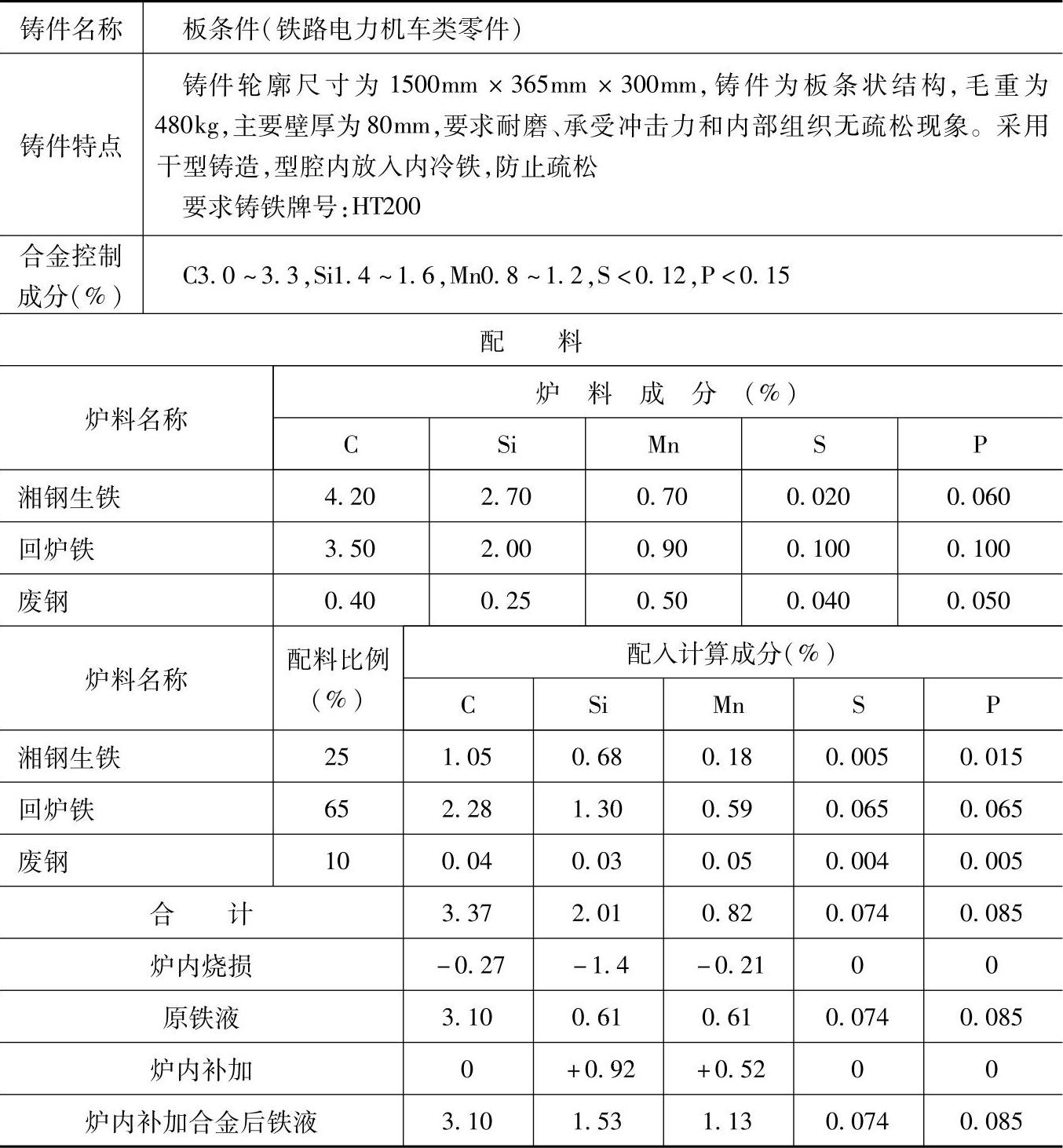

表1.1-207 HT200的灰铸铁配料

注：1.采用熔炼炉类型：0.5t三相电弧炉，炉内熔化元素增减率：碳烧损8%、硅烧损70%、锰烧损25%、硫、磷不变。

2.炉内100kg炉料加75%硅铁1.36kg，硅烧损率10%；加70%锰铁0.83kg，锰烧损率10%。

3.检测结果：

化学成分（%）：C3.05，Si1.48，Mn1.05，P0.072，S0.04；

力学性能：抗拉强度为208MPa，硬度为208HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电力机车中要求灰铸铁HT200的工装模具铸铁下模、下模模座和套筒压紧模等铸件。
