配料实例210

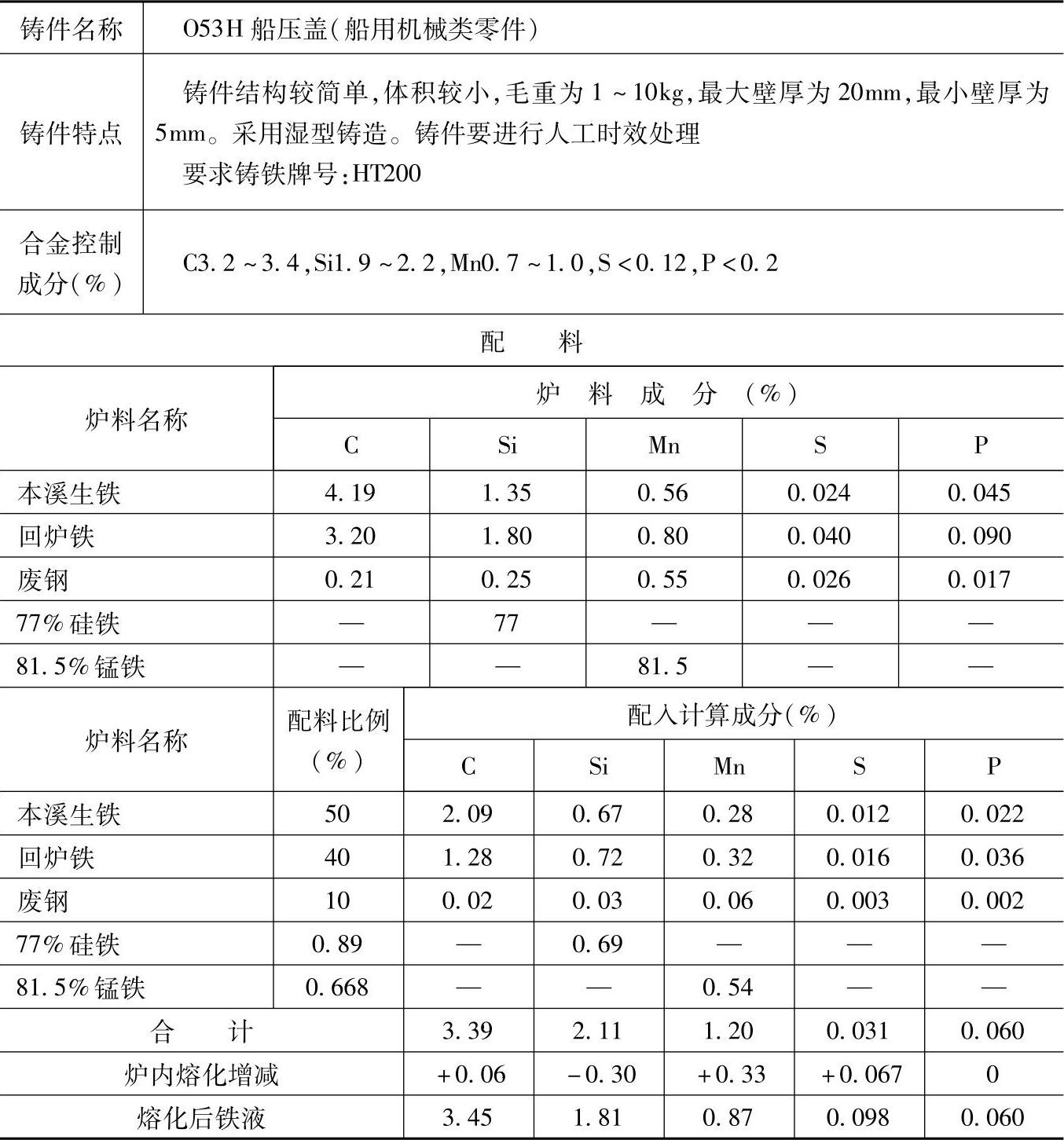

表1.1-210 HT200的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加1.7%、硅烧损14.2%、锰烧损27.5%、硫增加218.9%、磷不变。

2.炉前用77%硅铁孕育处理，加入量为0.2%～0.4%（质量分数），吸收率约为75%。用三角试片控制白口宽度，一般控制白口宽度≤1mm。

3.检测结果：

力学性能：抗拉强度为186MPa，挠度为2.7mm，硬度为205HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于O53H船用机械中要求靠近灰铸铁HT200的间隔环、水盖、水箱端盖等铸件。
