配料实例211

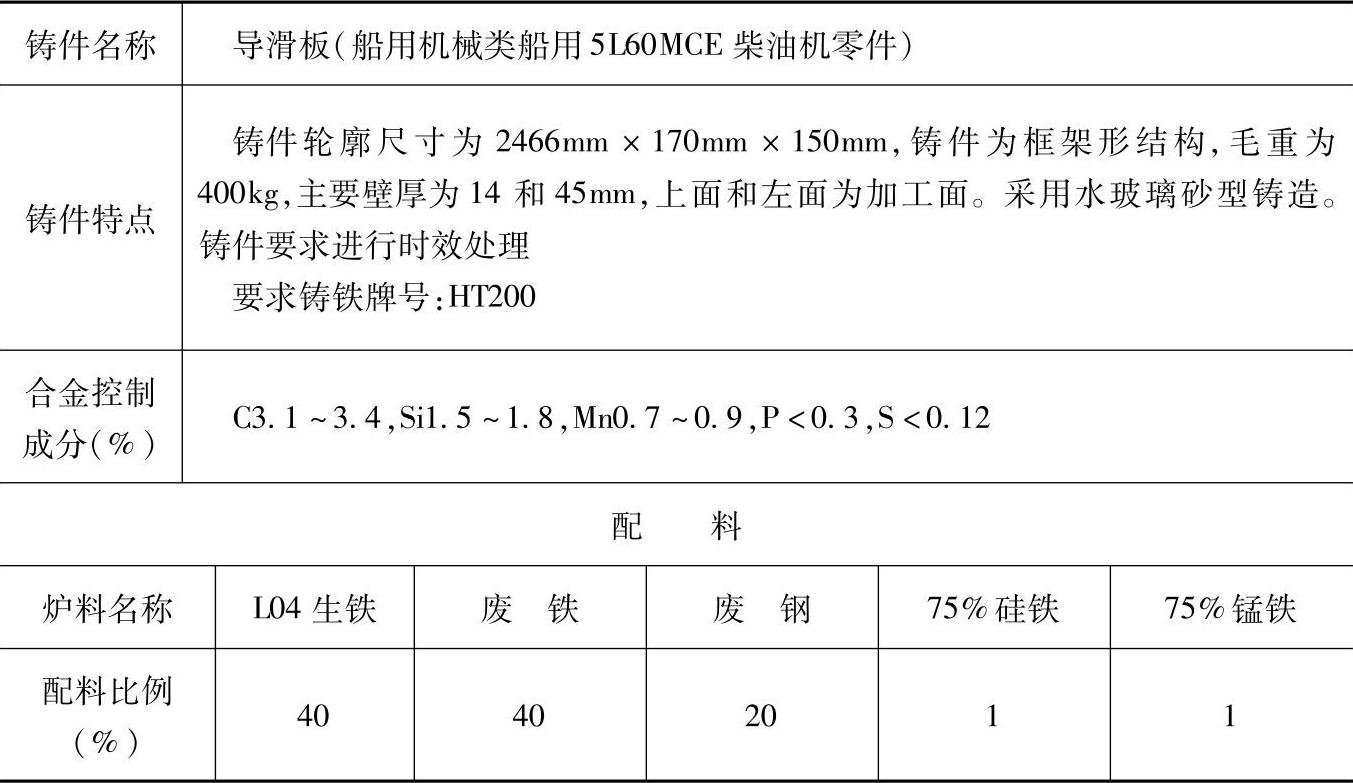

表1.1-211 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为5t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用75%硅铁孕育，加入量为0.3%（质量分数），吸收率65%。严格控制三角白口宽度和浇注温度，三角试件白口宽度约为4mm。

3.检测结果：

化学成分（%）：C3.32，Si1.6，Mn0.92，P<0.02，S<0.08。

力学性能：抗拉强度为255MPa，硬度为217HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于船用5L60MCE柴油机中要求灰铸铁HT200的滑块及轴瓦等铸件。
