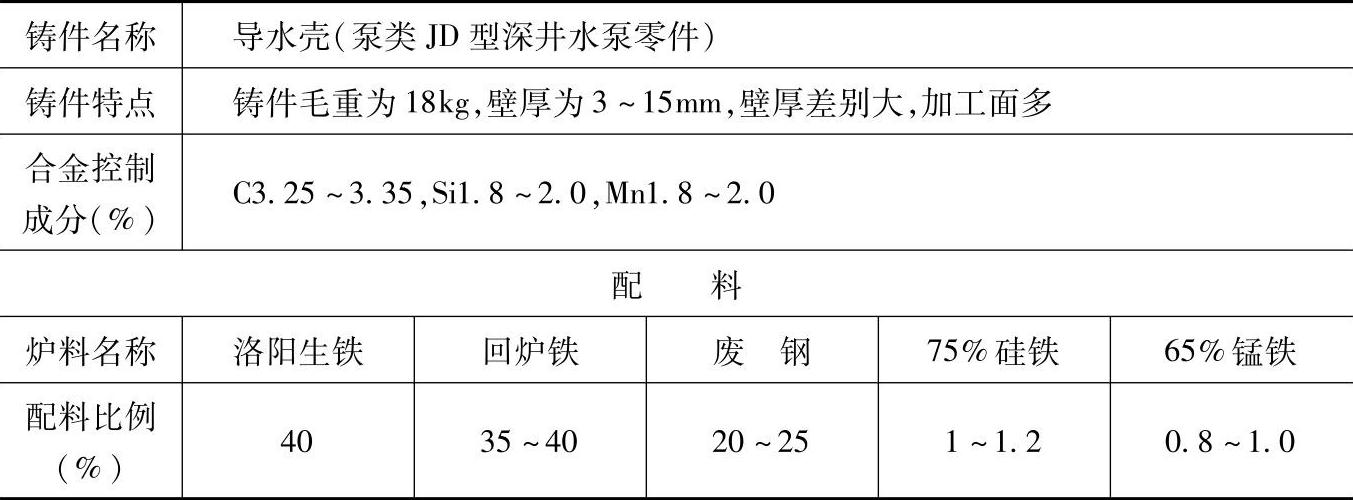

表1.1-222 HT225的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内硅烧损10%、锰烧损15%，炉渣中FeO含量4%～5%。
2.采取炉前硅铁孕育，控制孕育后三角试片的白口宽度为2～3mm，且断口细密。
3.检测结果：抗拉强度为229MPa左右，硬度为190HBW。
4.各成分含量和配料比例皆指质量分数。
