配料实例224

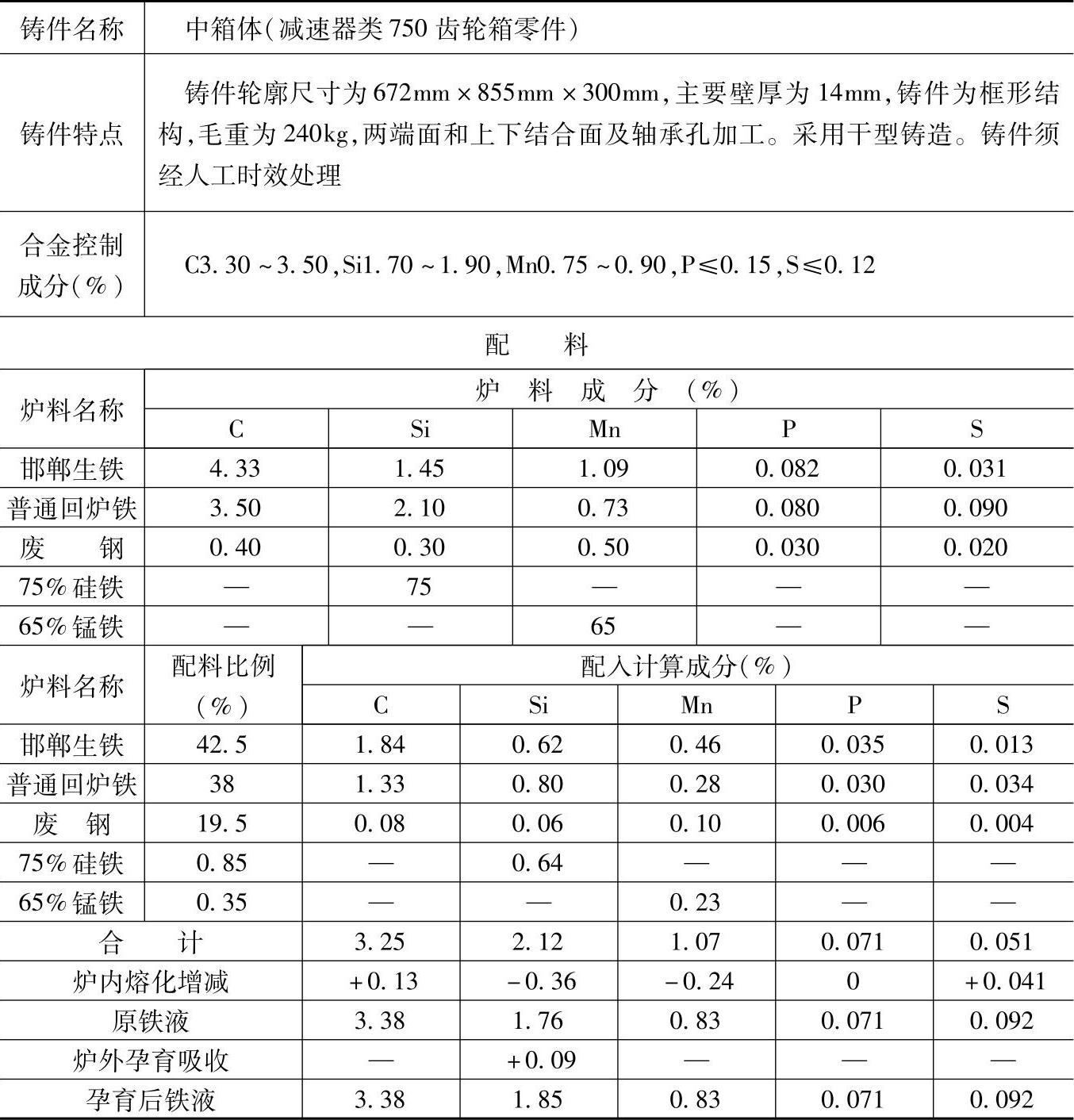

表1.1-224 HT225的灰铸铁配料

注：1.采用三排小风口热风水冷冲天炉熔炼，熔化率为4t/h，炉内碳增加4%、硅烧损17%、锰烧损22%、磷不变、硫增加80%。

2.炉前用三角试片观察白口大小，控制铁液成分，用75%硅铁调节成分，加入量为0.15%～0.25%（质量分数），碳当量在3.9%～4.1%的范围内，白口宽度通常为2～3mm。

3.检测结果：

化学成分（%）：C3.29，Si1.87，Mn0.79，P0.075，S0.087；

力学性能：抗拉强度为245MPa，硬度207HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于减速器中的上箱体、下箱体、工作活塞、配油器座等铸件。
