配料实例223

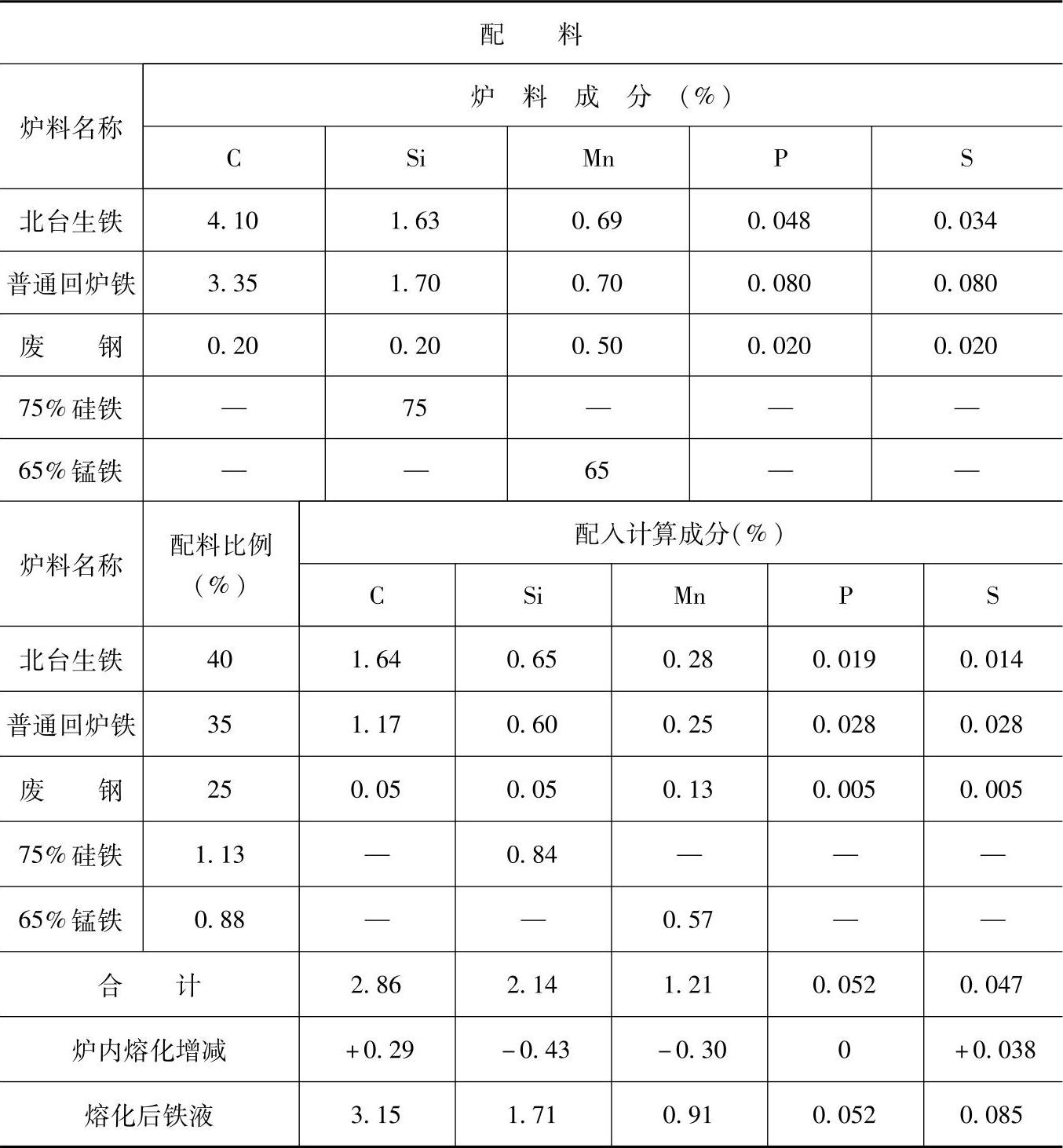

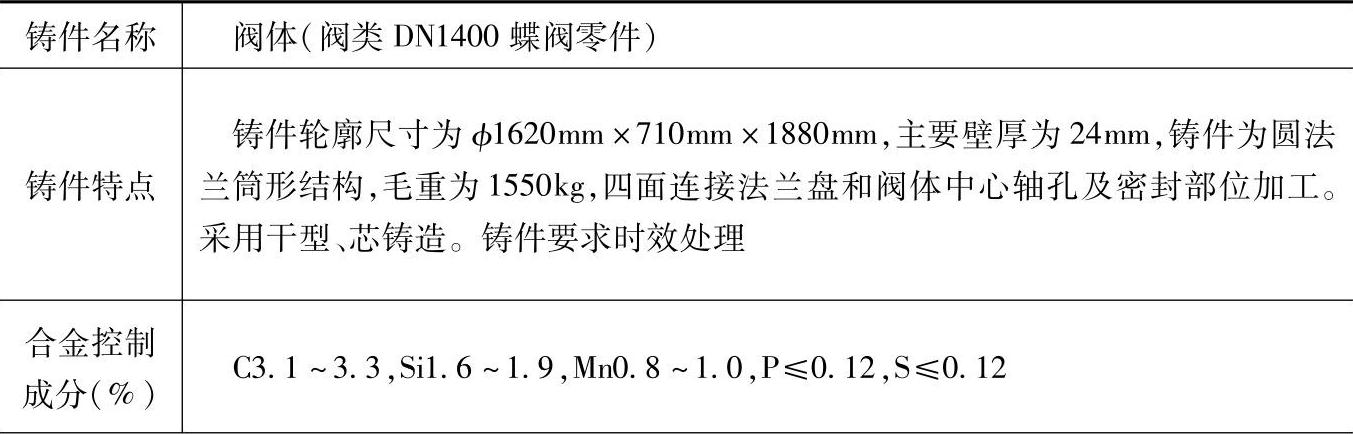

表1.1-223 HT225的灰铸铁配料

（续）

注：1.采用三排小风口曲线炉膛热风冲天炉熔炼，熔化率为5t/h，炉内碳增加10%、硅烧损20%、锰烧损25%、磷不变、硫增加80%。

2.炉前观察三角试片白口大小，控制铁液化学成分，要求白口宽度为3～5mm。

3.检测结果：

化学成分（%）：C3.24，Si1.68，Mn0.87，P0.064，S0.079；

力学性能：抗拉强度为228～236MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于阀类中的大、中型阀体、阀盖、蝶门、蝶板及大、中型减速器箱体等铸件。
