配料实例227

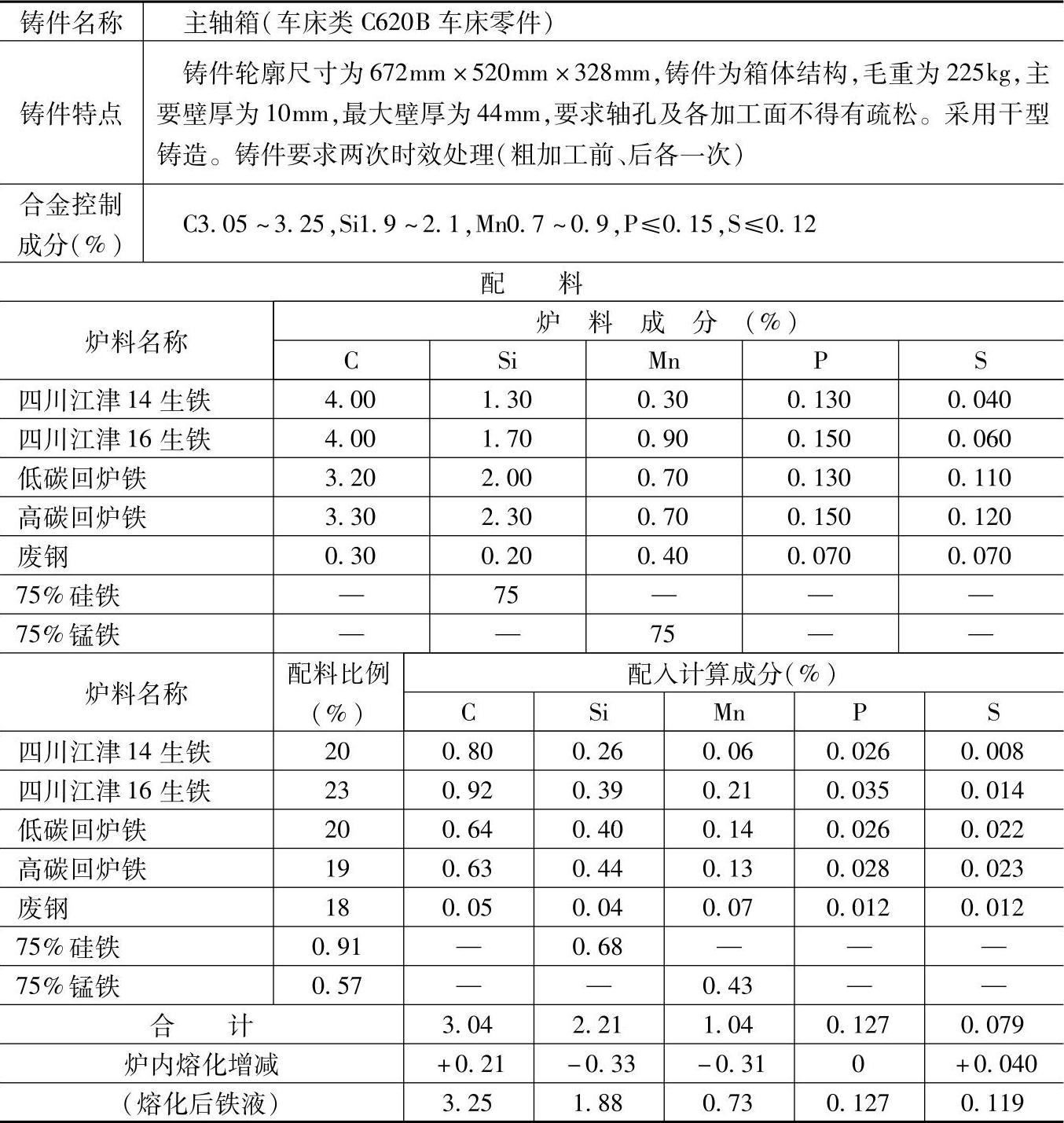

表1.1-227 HT225的灰铸铁配料

注：1.采用三排风口直筒型冲天炉熔炼，熔化率为4t/h，炉内碳增加7%、硅烧损15%、锰烧损30%、磷不变、硫增加50%。

2.炉前用三角试片检验三角白口大小，控制白口宽度在2～3mm时，用75%硅铁控制铁液软硬程度，加入量为0.1%（质量分数）左右；当白口宽度小于1.5mm时，在铁液包内加入0.01%（质量分数）的锑，以防止主轴孔等壁较厚处产生疏松。

3.检测结果：

化学成分（%）：C3.27，Si1.95，Mn0.75，P0.125，S0.115；

力学性能：抗拉强度为235MPa，抗弯强度为467MPa。

4.各成分含量和配料比例皆指质量分数。
