配料实例229

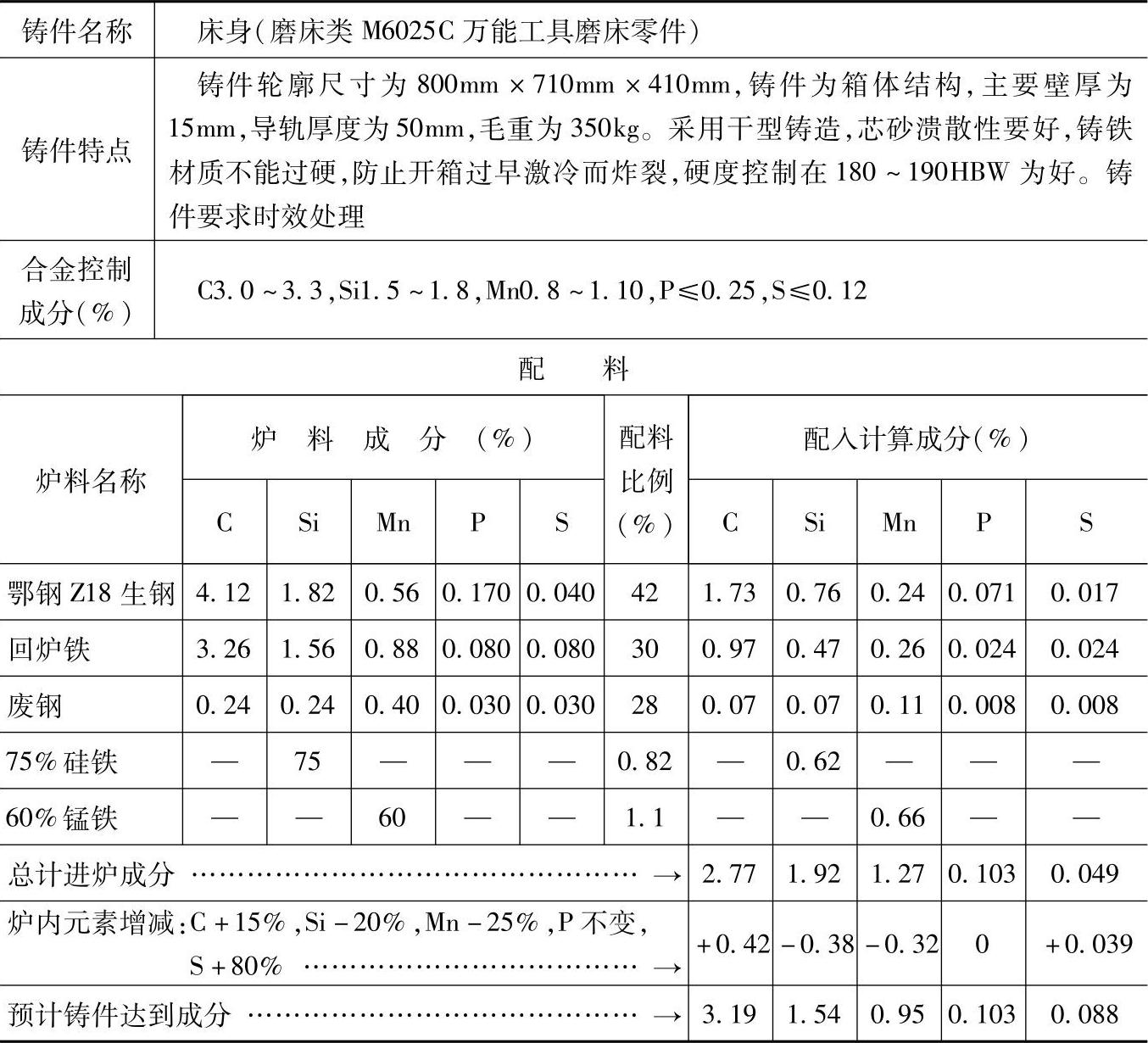

表1.1-229 HT225的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口热风炉胆冲天炉，开渣操作，熔化率为3t/h，炉内碳增加15%、硅烧损20%、锰烧损25%、硫增加80%、磷不变。

2.炉前用三角试片检验白口大小，用75%硅铁调软铁液。

3.检测结果：

本配料实际达到成分（%）：C3.22，Si1.78，Mn0.91，P0.110，S0.095。

实际达到性能：硬度为217HBW，抗拉强度为245～246.6MPa，抗弯强度为450.8～480.2MPa。

实际达到金相组织：石墨类型：A型，部分呈中片菊化状分布，石墨长度为0.08～0.12mm，石墨数量为8%～12%（体积分数）。

基体：珠光体为95%～97%（体积分数），铁素体为3%～5%（体积分数），磷共晶：少量。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于万能工具磨床中的溜板、立柱等铸件以及其他磨床的，如M6420B滚刀磨床的床身、立柱、工作台等铸件。
