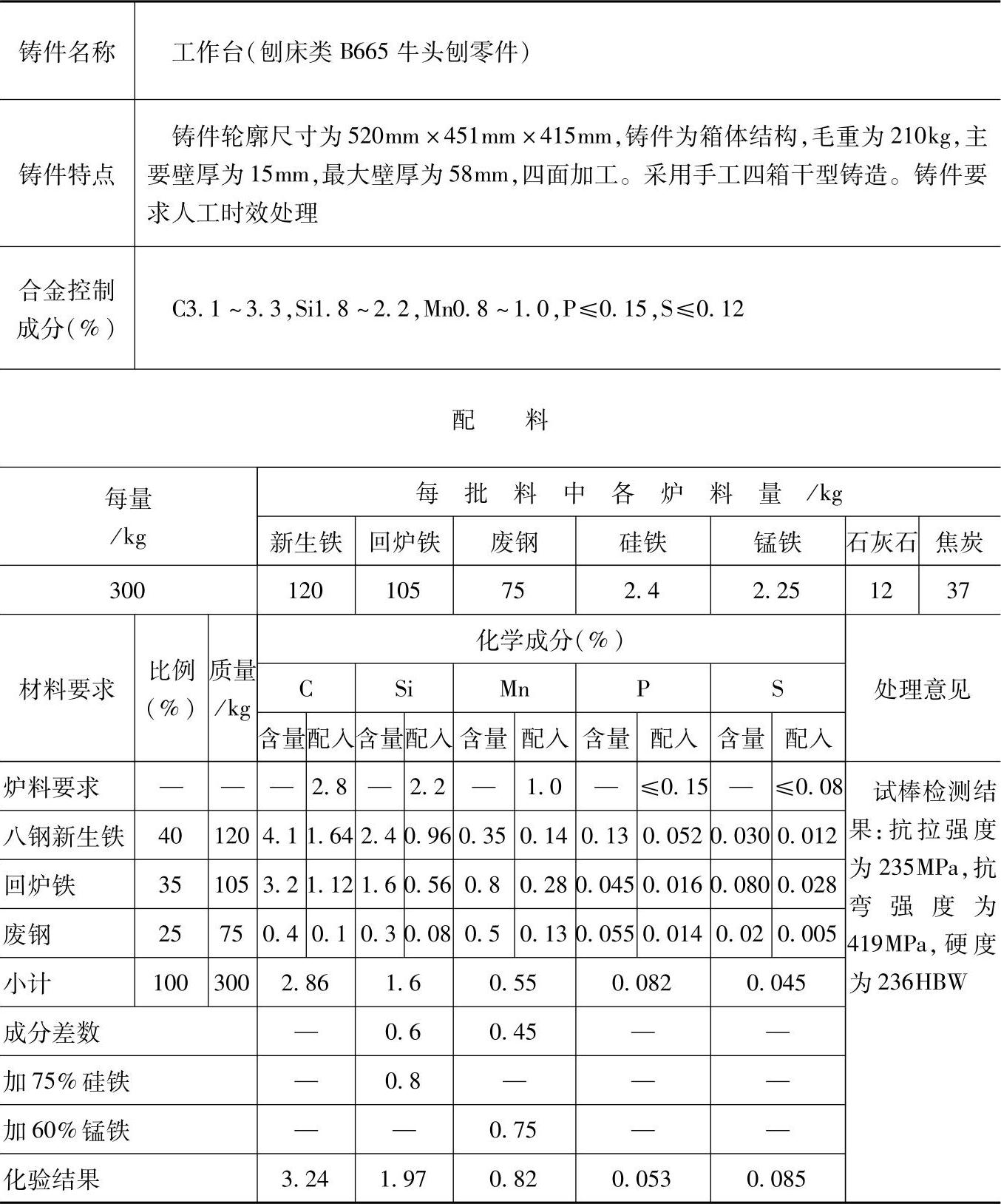

表1.1-228 HT225的灰铸铁配料
注：1.采用两排大间距冷风冲天炉熔炼，熔化率为3t/h，炉内硅烧损12%、锰烧损18%。
2.炉前用三角试片检验白口大小，控制白口宽度为2～3mm，用75%硅铁孕育。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于牛头刨床中的大齿轮、溜板、带轮等铸件，但对金相组织有要求，珠光体应>95%（体积分数）。
