配料实例234

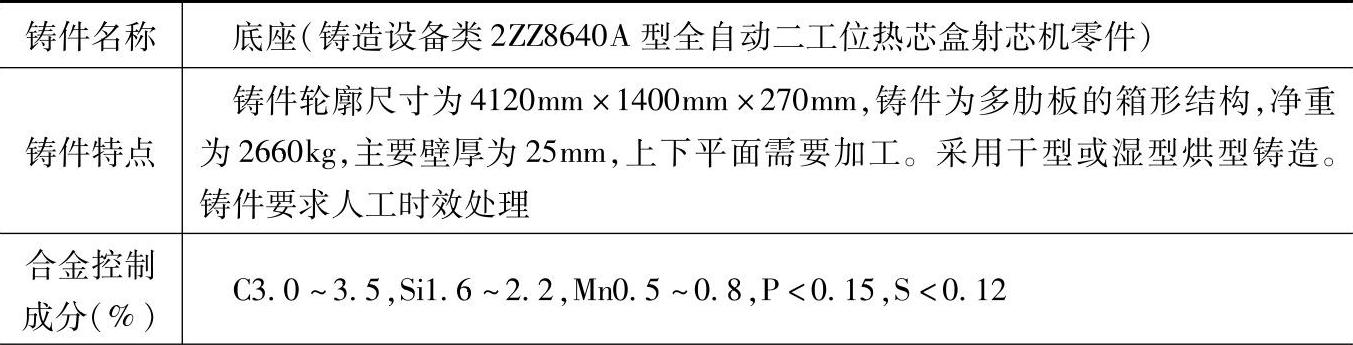

表1.1-234 HT225的灰铸铁配料

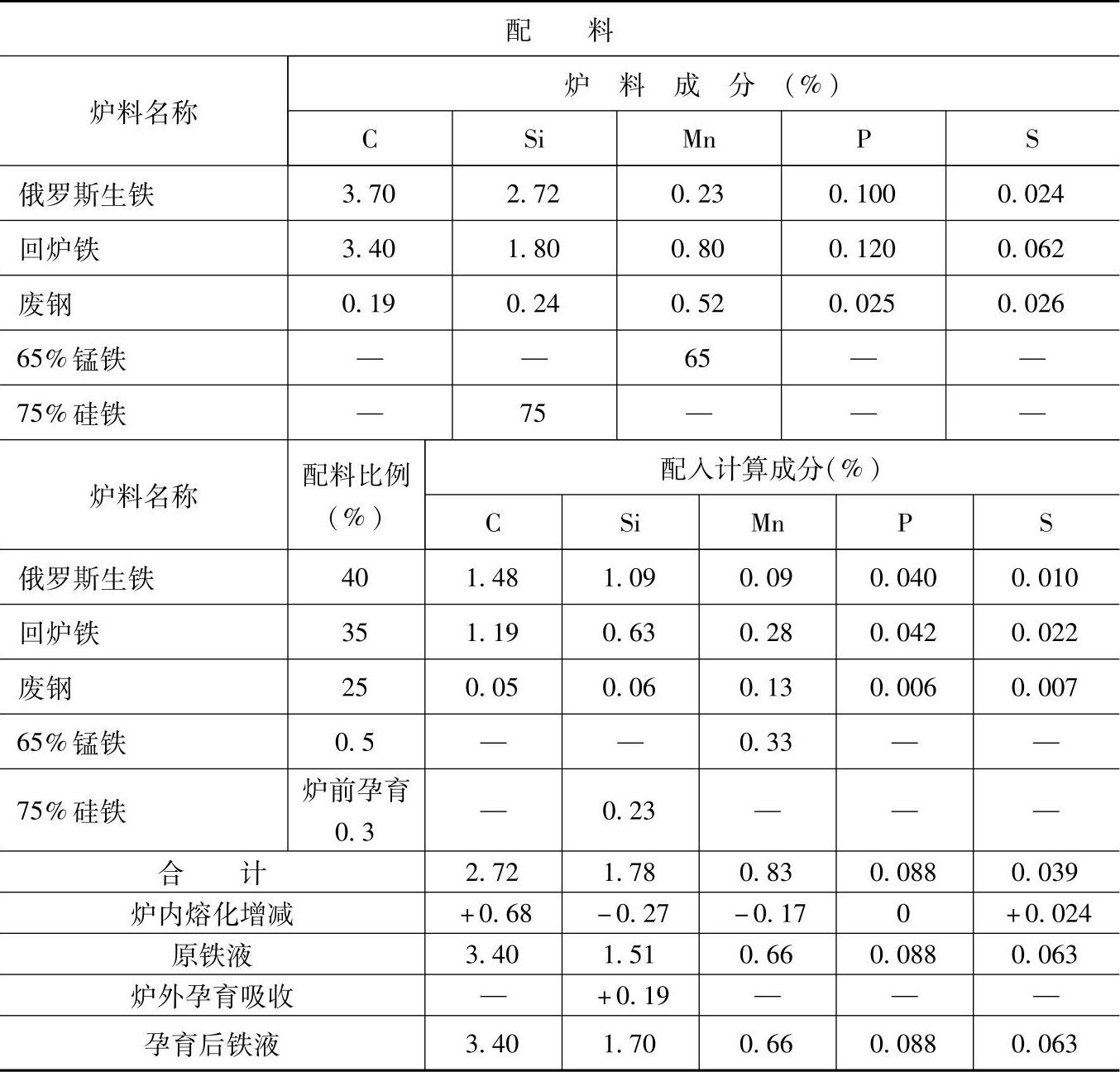

（续）

注：1.采用熔炼炉类型：四排小风口主辅倒置曲线炉膛热风冲天炉，炉内碳增加25%、硅烧损15%、锰烧损20%、硫增加64%、磷不变。

2.炉前采用75%硅铁进行孕育处理，加入量为0.3%（质量分数），吸收率为85%。

3.检测结果：

力学性能：抗拉强度为230MPa，挠度为3.25mm。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于铸造设备中的各种铸件，如Z145B顶箱震压式造型机的机身、2ZZ8625芯盒射芯机的底座、Z8612芯盒射芯机的横梁、Z1410A转台两工位气动微震压实造型机的压头、S114混砂机的滚轮体等。当浇注厚壁铸件时，硅含量范围为1.2%～2.0%，锰含量应为0.7%～1.0%。当浇注形状复杂壁厚相差悬殊的铸件，如Z2410造型机底座和Z2316造型机底座时需加入0.5%～1%（质量分数）的电解铜，改善铸件的断面敏感性。
