配料实例232

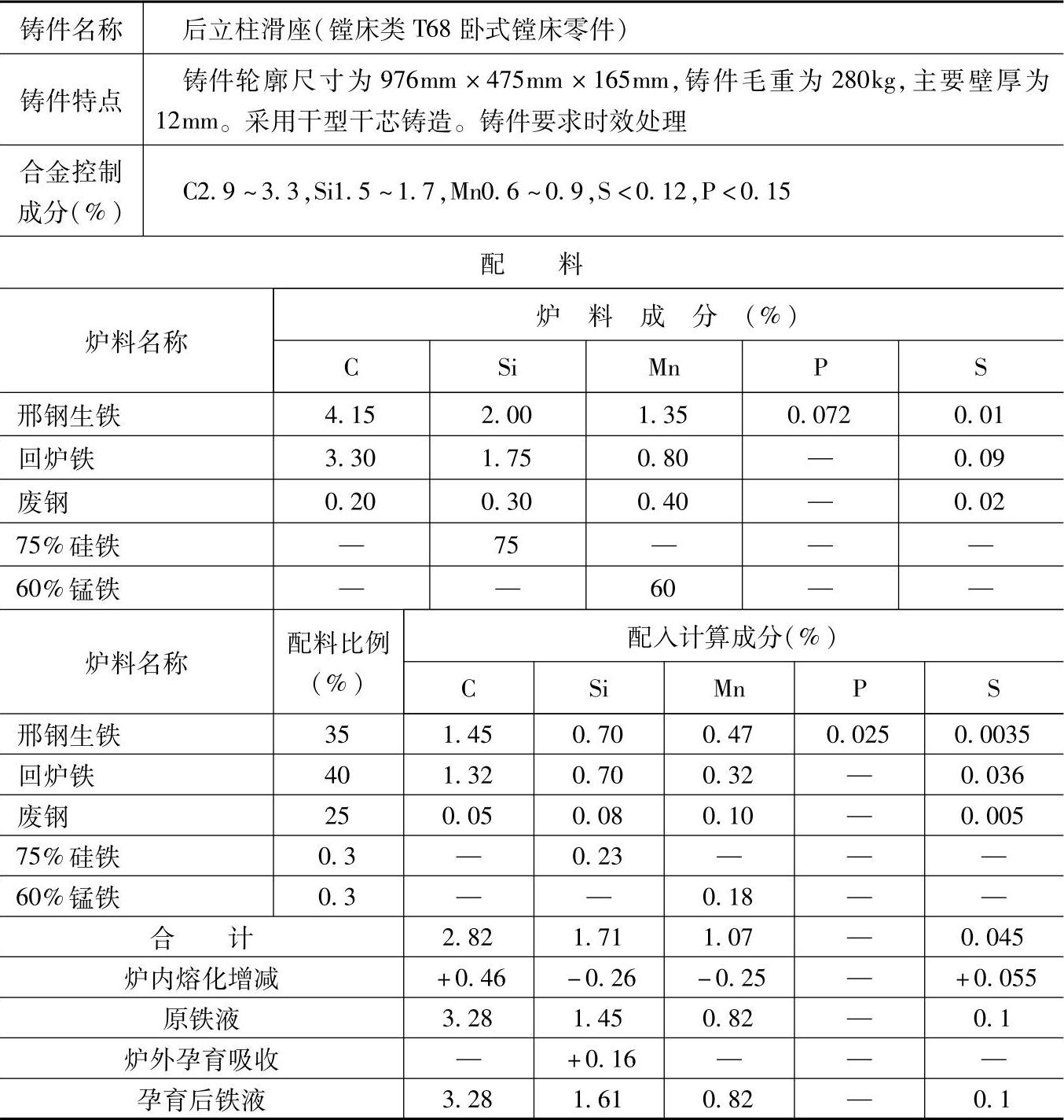

表1.1-232 HT225的灰铸铁配料

注：1.采用熔炼炉类型：中央与大间距侧吹冷送风冲天炉，炉内碳增加16%、硅烧损15%、锰烧损23%、硫增加22%、磷不变。

2.炉前用三角试片检验白口大小，用75%硅铁孕育处理，孕育后三角白口宽度为3.5mm。炉外孕育处理时，75%硅铁的加量为0.25%（质量分数），吸收率为85%。

3.检测结果：

化学成分（%）：C3.28，Si1.61，Mn0.82，S0.1；

力学性能：抗拉强度为225MPa，硬度为175HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于T68卧式镗床中的后立柱、变速箱等铸件。
