配料实例236

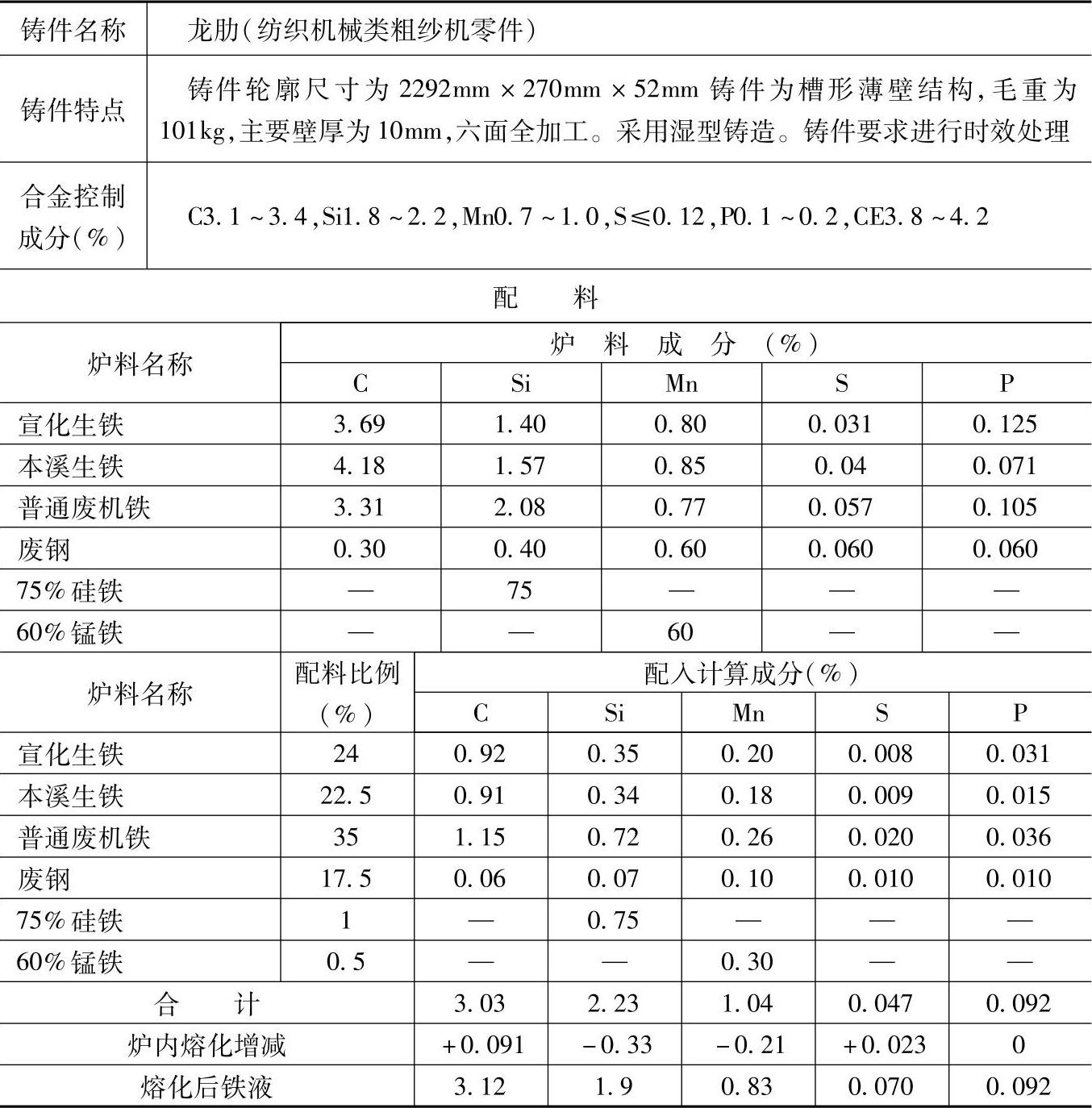

表1.1-236 HT225的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距内水冷冷风冲天炉，炉内碳增加3%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。

2.炉前用三角试片检查三角白口大小，来控制铁液成分。用75%硅铁或60%锰铁，粒度为（2～5）mm，在铁液包内调整铁液的三角白口大小。

3.检测结果：

化学成分（%）：C3.29，Si2.05，Mn0.96，P0.115，S0.074；

力学性能：抗拉强度为226MPa，抗弯强度为443MPa，硬度为229HBW；

金相组织：A型石墨，长度20μm，基体为98%（体积分数）珠光体，余为铁素体，共晶团300～400个/cm²。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于槽筒机中的槽子、车面及铜管牙等铸件。
