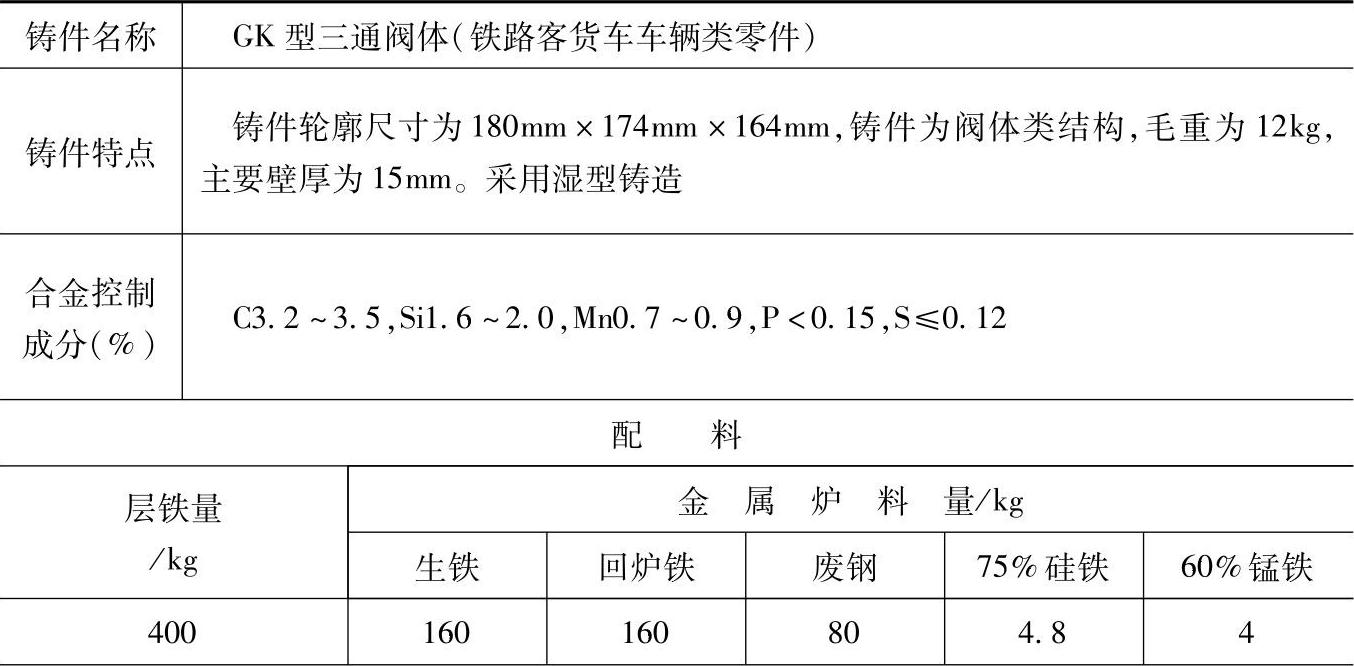

表1.1-252 HT225的灰铸铁配料
（续）
注：1.采用熔炼炉类型：中央送风热风冲天炉，炉内硅烧损25%、锰烧损30%。
2.炉前用三角试片检验白口宽度，控制铁液成分，用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.32，Si1.79，Mn0.72，P0.095，S0.099；
力学性能：抗拉强度为239MPa，硬度为207HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于铁路客货车中的三通阀下体、风箱盖等铸件。
