配料实例250

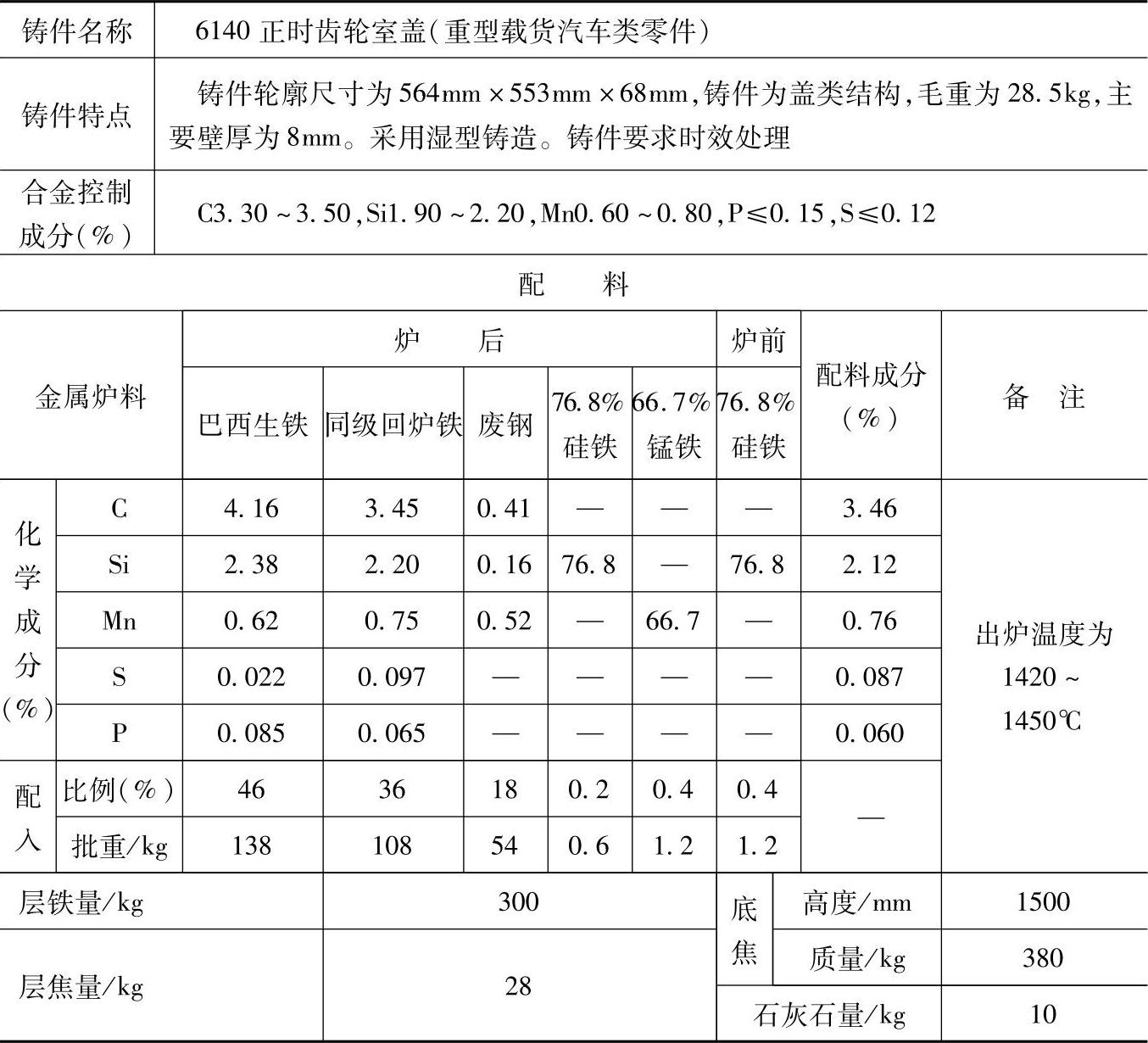

表1.1-250 HT225的灰铸铁配料

注：1.采用熔炼炉类型：三排小风口热风冲天炉，熔化率为4t/h，炉内碳增加10%、硅烧损7%、锰烧损16%、硫增加90%、磷不变。

2.炉前用快速微型热电偶检测铁液温度，用碳当量测定仪并结合三角试片断面情况来控制铁液化学成分。采用75%硅铁作一次孕育处理。

3.检测结果：

化学成分（%）：C3.44，Si2.13，Mn0.72，P0.063，S0.091；

力学性能：抗拉强度为226MPa，抗弯强度为417MPa，硬度为190HBW；

金相组织：A型石墨4～6级，B型石墨<10%（体积分数），D型+E型石墨<10%（体积分数），有少量C型石墨。细片状珠光体为基，铁素体<10%（体积分数），碳化物+磷共晶<5%（体积分数），且呈弥散分布。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于重型载货汽车中主要壁厚不大于15mm的铸件，如出水管、排气歧管前后段、水泵壳体、水泵叶轮、节温器壳体、离合器外壳、制动室壳体、转向器侧盖、油封座、隔套等铸件。
