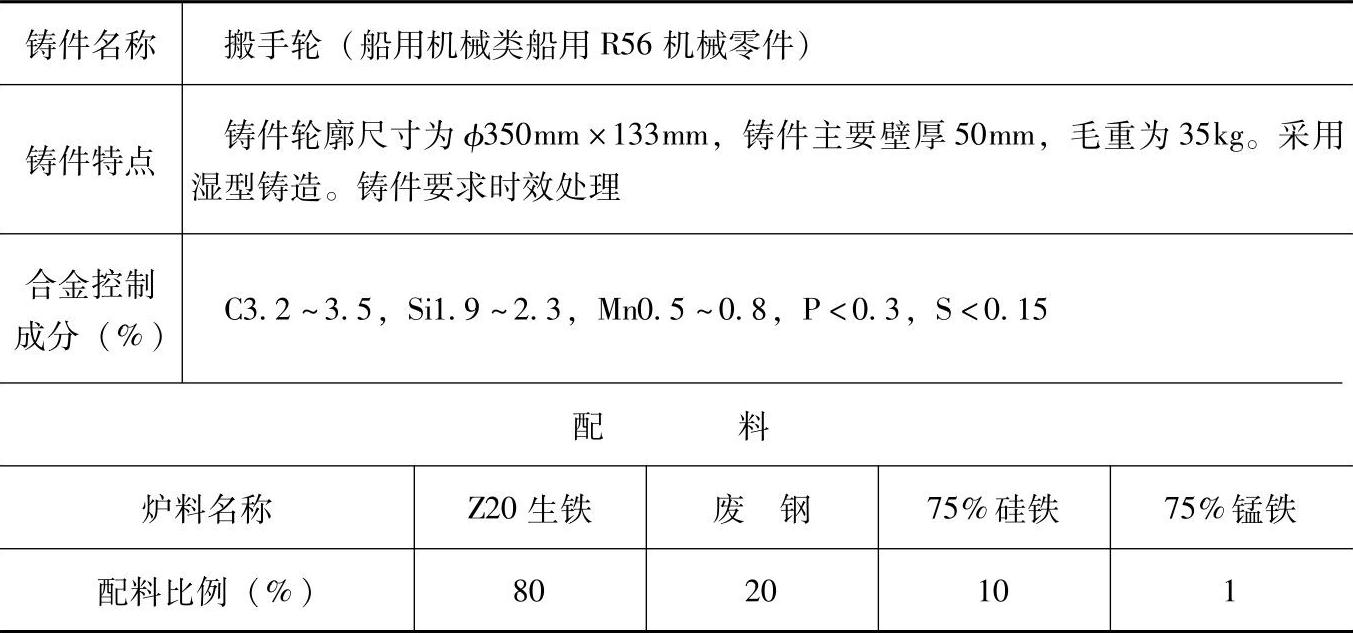

表1.1-253 HT225的灰铸铁配料
注：1.采用两排大间距冲天炉熔炼，熔化率为5t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、磷不变、硫增加100%。
2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁（破碎到粒度为10～20mm）调软铁液。
3.检测结果：
化学成分（%）：C3.58，Si1.94，Mn0.82，P<0.08，S<0.09；
力学性能：抗拉强度为230MPa，硬度为182HBW。
4.各成分含量和配料比例皆指质量分数。
