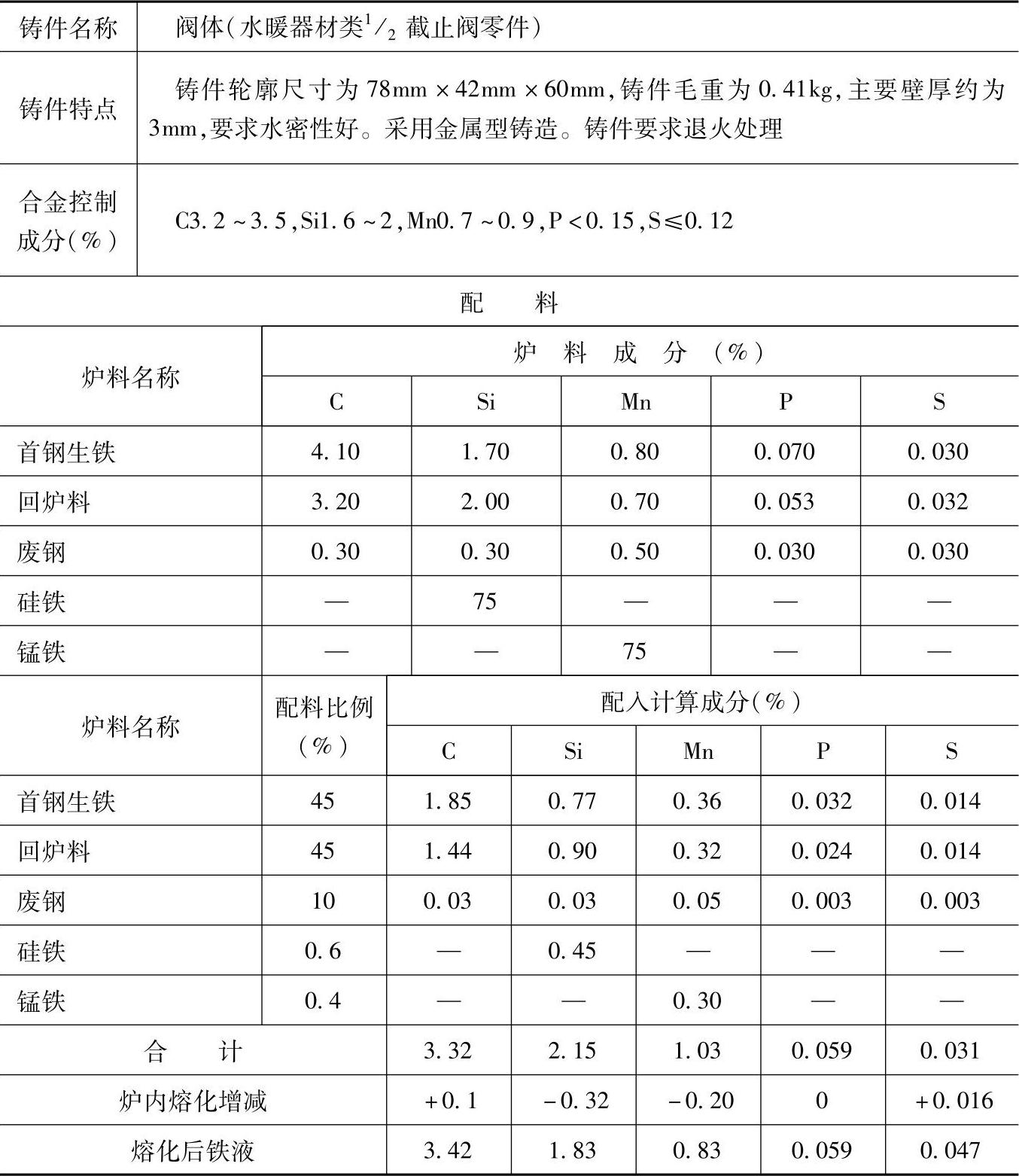

表1.1-25 HT225的灰铸铁配料
注：1.采用熔炼炉类型：三排小风口曲线炉膛冲天炉，熔化率为1.5t/h，炉内碳增加3%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。
2.检测结果：
化学成分（%）：C3.3，Si1.97，Mn0.87，P0.043，S0.033；
力学性能：抗拉强度为235MPa，抗弯强度为412MPa，硬度为221HBW。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于水暖器材中的截止阀阀盖等铸件。
