配料实例256

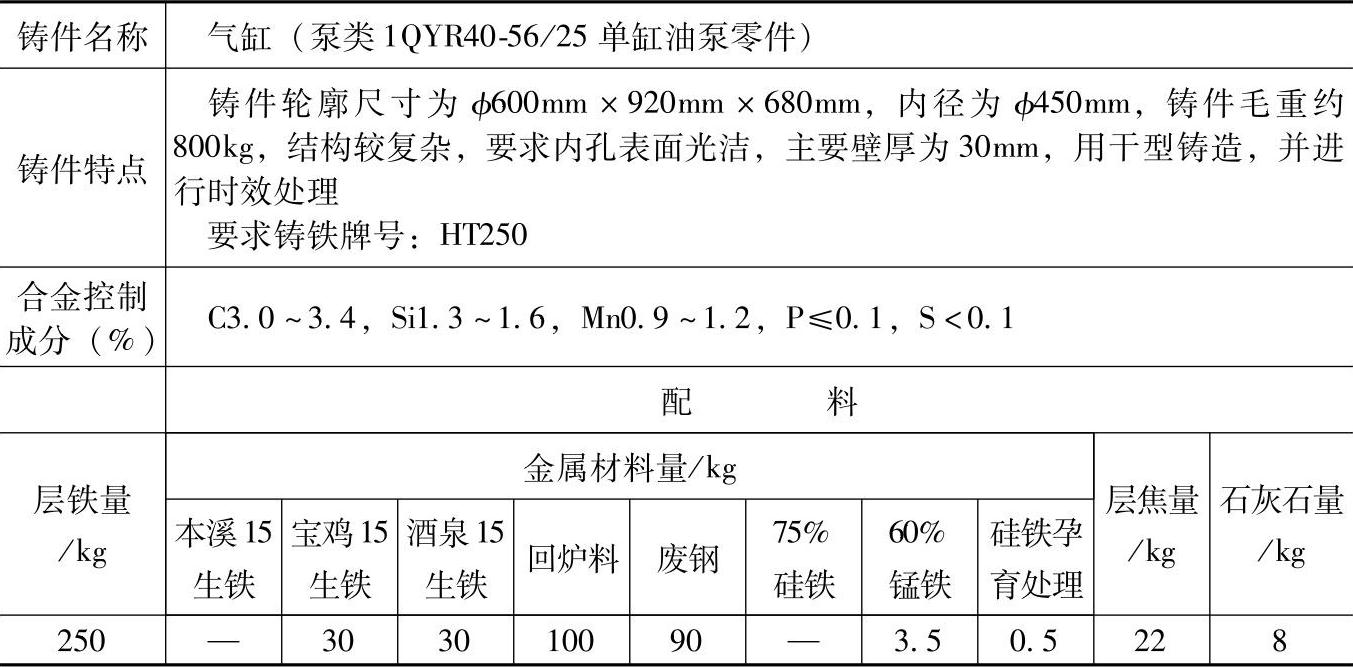

表1.1-256 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距曲线炉膛热风冲天炉，熔化率为3t/h，炉内硅烧损15%、锰烧损20%。

2.在炉前出铁槽处用75%硅铁进行孕育处理，观察三角试片的白口宽度，控制铁液成分。

3.检测结果：

化学成分（%）：C3.34，Si1.54，Mn0.89，P0.09，S0.081；

力学性能：抗拉强度为261～264MPa，硬度为223HBW。

4.本配料单还适用于泵类中要求灰铸铁HT250的2QS—30/30双缸给水泵的水缸体和2QYR₄₀—112/56双缸液压泵气缸体以及3DS—4/350高压泵机架等铸件。

5.各成分含量和配料比例皆指质量分数。
