配料实例282

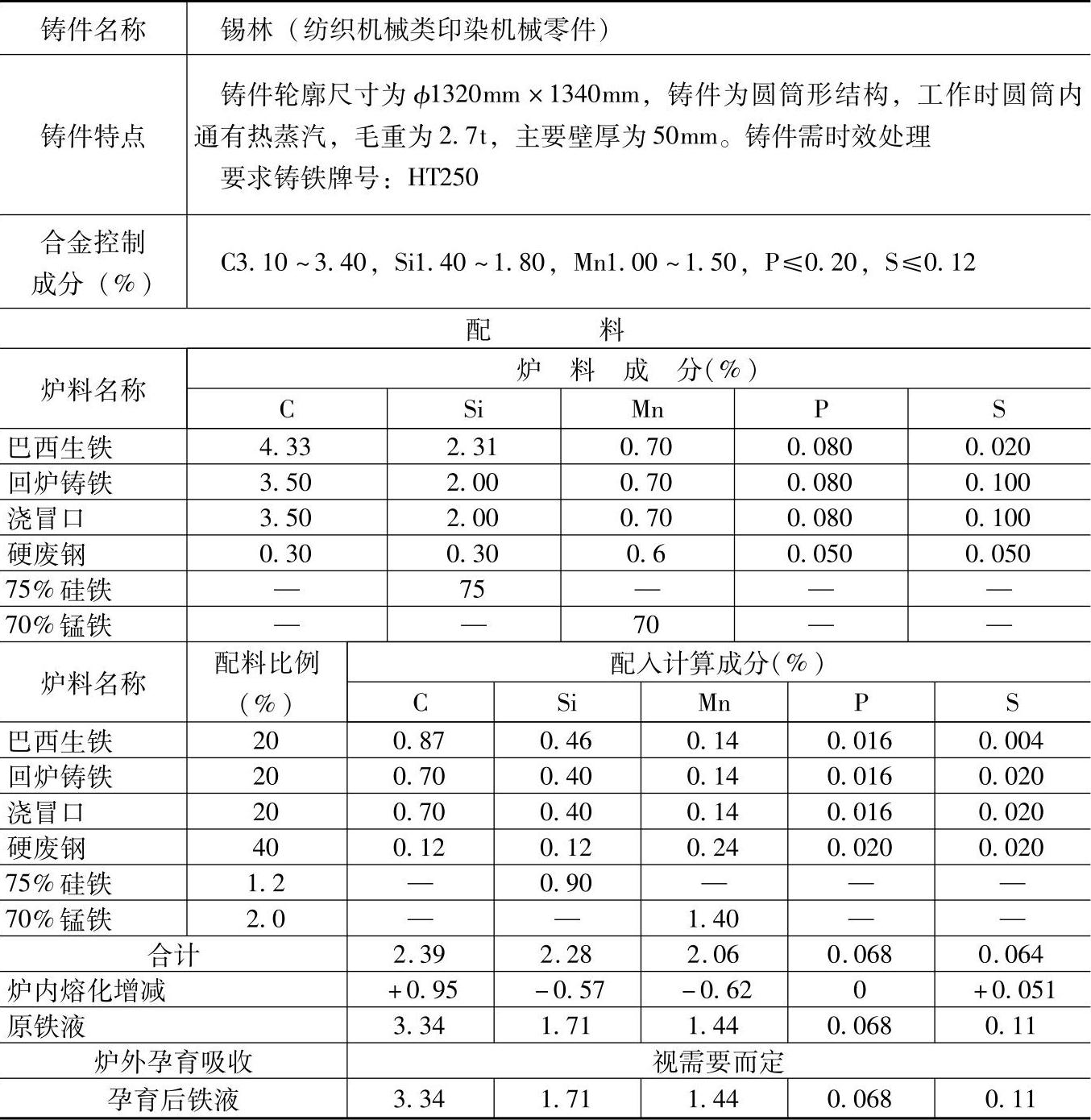

表1.1-282 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为5t/h，炉内碳增加40%、硅烧损25%、锰烧损30%、硫增加80%、磷不变。

2.厚度大于5mm的废钢为硬废钢。

3.炉外加颗粒状75%硅铁进行孕育处理，吸收率为60%。

4.炉前用三角试片检验三角白口大小，并控制白口宽度为3～7mm，如铁液过硬可用硅铁调软铁液。

5.检测结果：

化学成分（%）：C3.27，Si1.77，Mn1.48，S0.063；

力学性能：抗拉强度为301MPa。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于浇注印染机械中要求灰铸铁HT250的全加工的滚筒等铸件。
