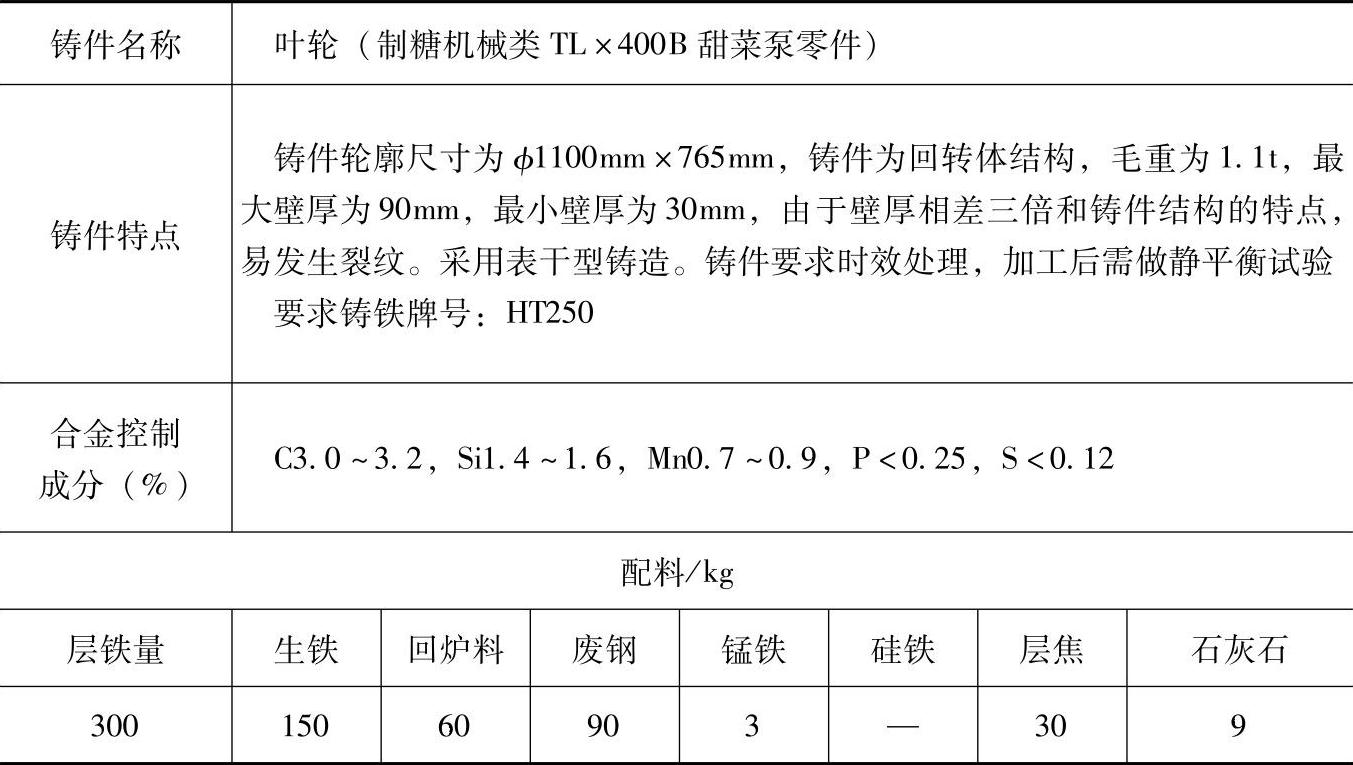

表1.1-281 HT250的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为3t/h，炉内硅烧损<15%、锰烧损<20%。
2.炉前采用三角试片控制铁液成分，白口宽度为6～8mm。炉前孕育处理加硅铁量0.6%（质量分数）。
3.检测结果：
化学成分（%）：C3.10，Si1.60，Mn0.78，P0.131，S0.052；
力学性能：抗拉强度>250MPa，抗弯强度>470MPa。
4.各成分含量和配料比例皆指质量分数。
