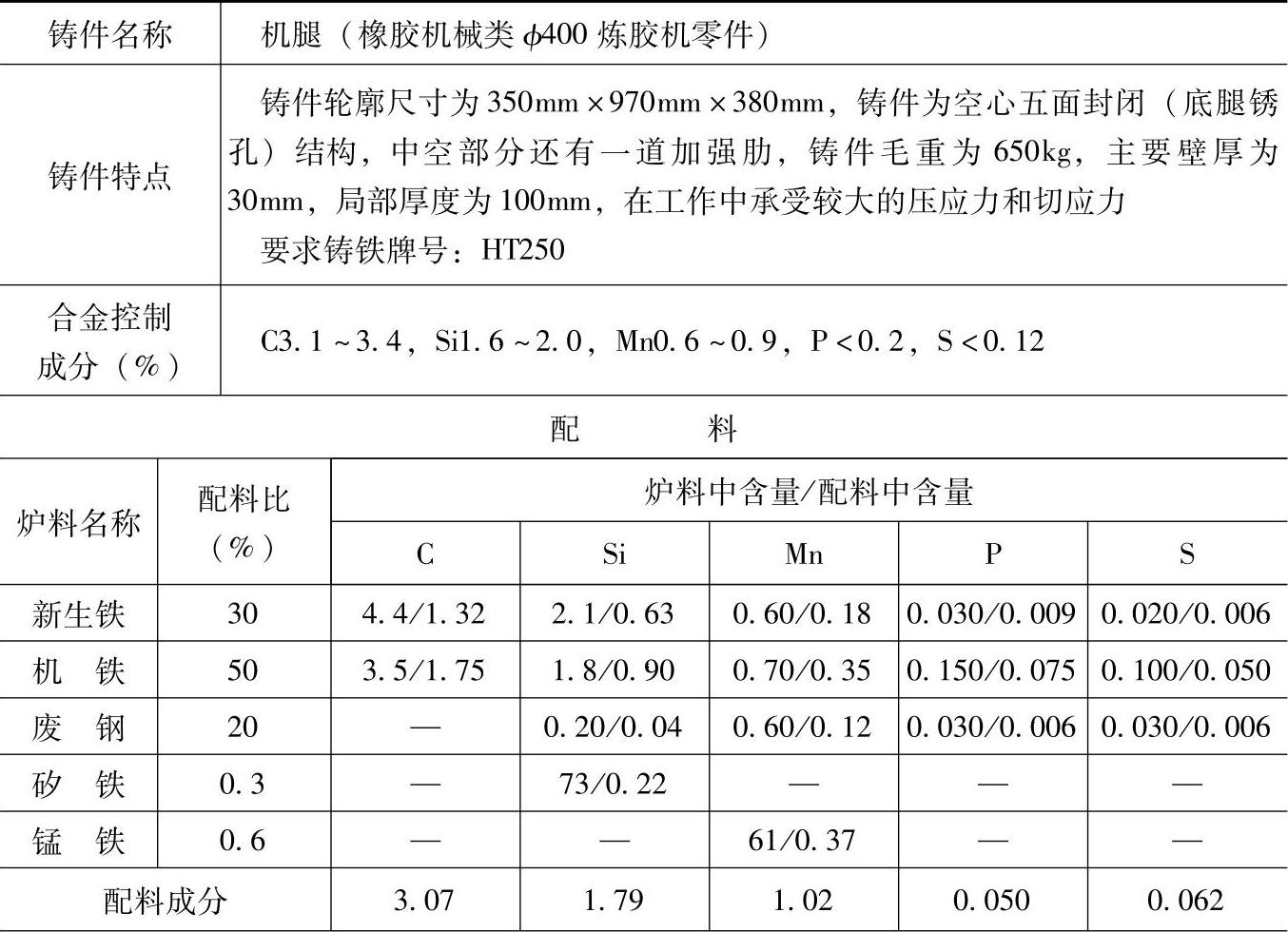

表1.1-280 HT250的灰铸铁配料
（续）
注：1.采用熔炼炉类型：卡腰式冷风冲天炉，熔化率为2.5t/h，炉内硅烧损8%～10%、锰烧损13%～15%。
2.炉前用三角试片检查白口大小，控制化学成分，用75%硅铁或硅钡长效孕育剂进行孕育处理，用珍珠岩复盖剂聚渣保温。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于一般性能要求较高的灰铸铁HT250的铸件，如齿轮、托梁、支架筹铸件。
