配料实例289

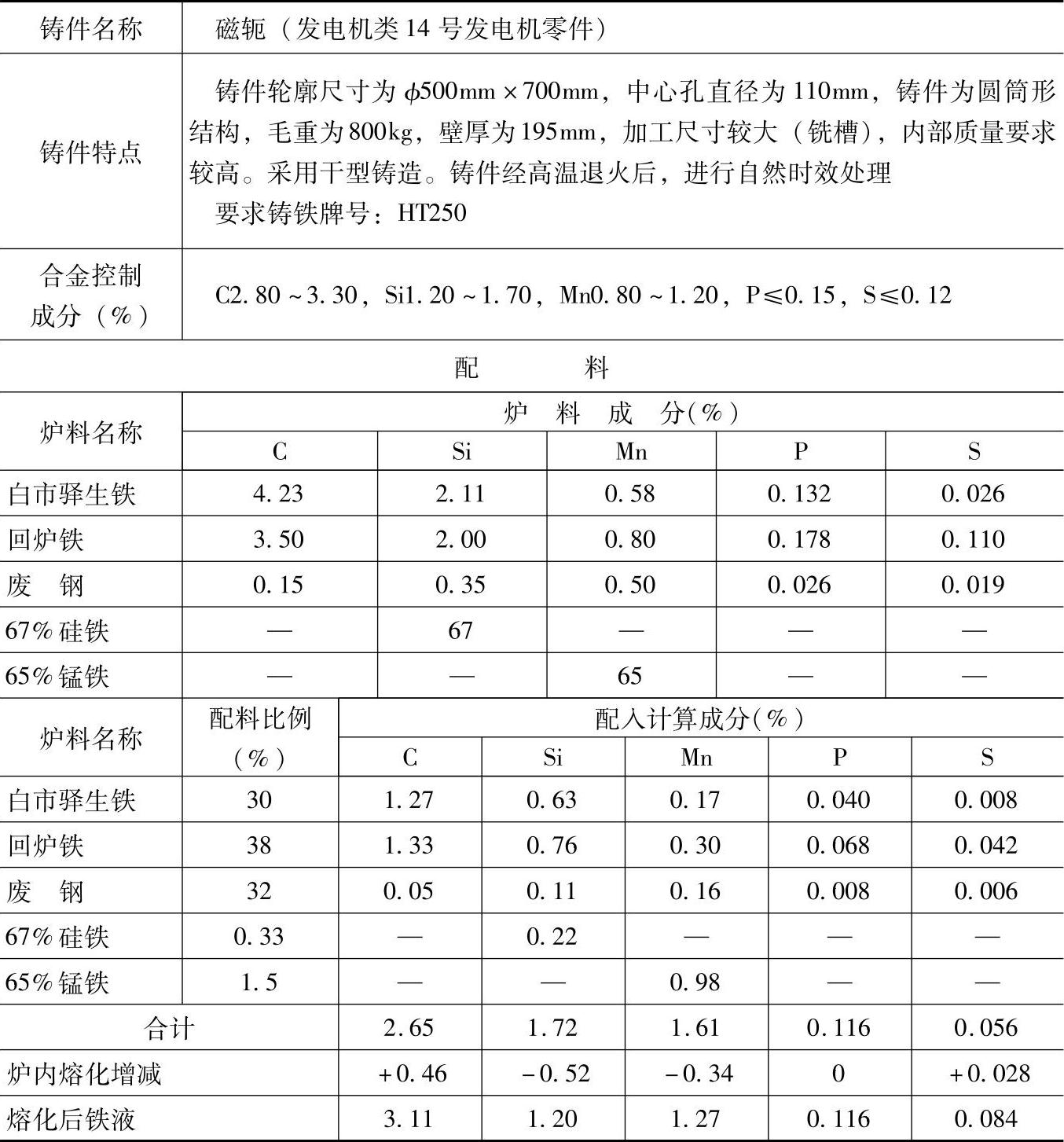

表1.1-289 HT250的灰铸铁配料

注：1.采用熔炼炉类型：三排风口热风冲天炉，炉内碳增加17%、硅烧损30%、锰烧损21%、硫增加50%、磷不变。

2.灰铸铁HT250由于强度及硬度要求较高，需要进行孕育处理。其过程是：将孕育剂投入铁液包中，当铁液流动时不断搅拌，使其成分均匀。孕育剂及其用量如下：硼砂和食盐总质量占铁液质量的0.2%～0.5%（硼砂和食盐各半），另加铝屑占铁液质量的0.03%左右。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于14号发电机中要求灰铸铁HT250的带轮、平板及其他工模具等铸件。
