配料实例290

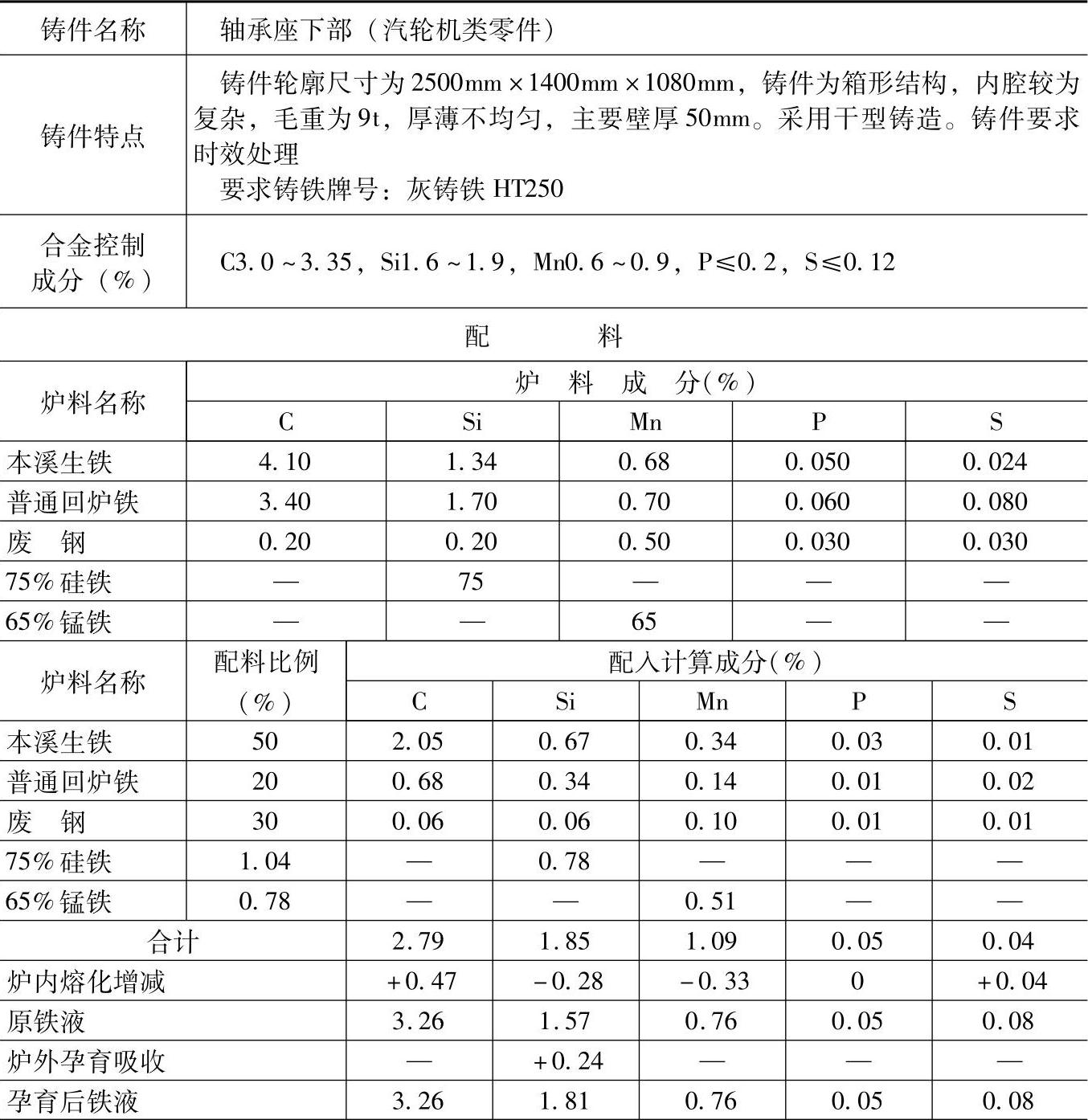

表1.1-290 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为6t/h，炉内碳增加17%、硅烧损15%、锰烧损30%、硫增加100%。

2.炉外孕育处理，100kg铁液加75%硅铁0.4kg，吸收率为80%。

3.炉前，用三角试片检验，三角白口宽度3～5mm。

4.检测结果：

化学成分（%）：C3.26，Si1.84，Mn0.76，P0.055，S0.10；

力学性能：抗拉强度为261MPa，挠度为3.0mm，硬度为198HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于汽轮机中要求灰铸铁HT250的气缸、轴承座上部、油动机壳体、扩散管、主油泵壳体等铸件。
