配料实例291

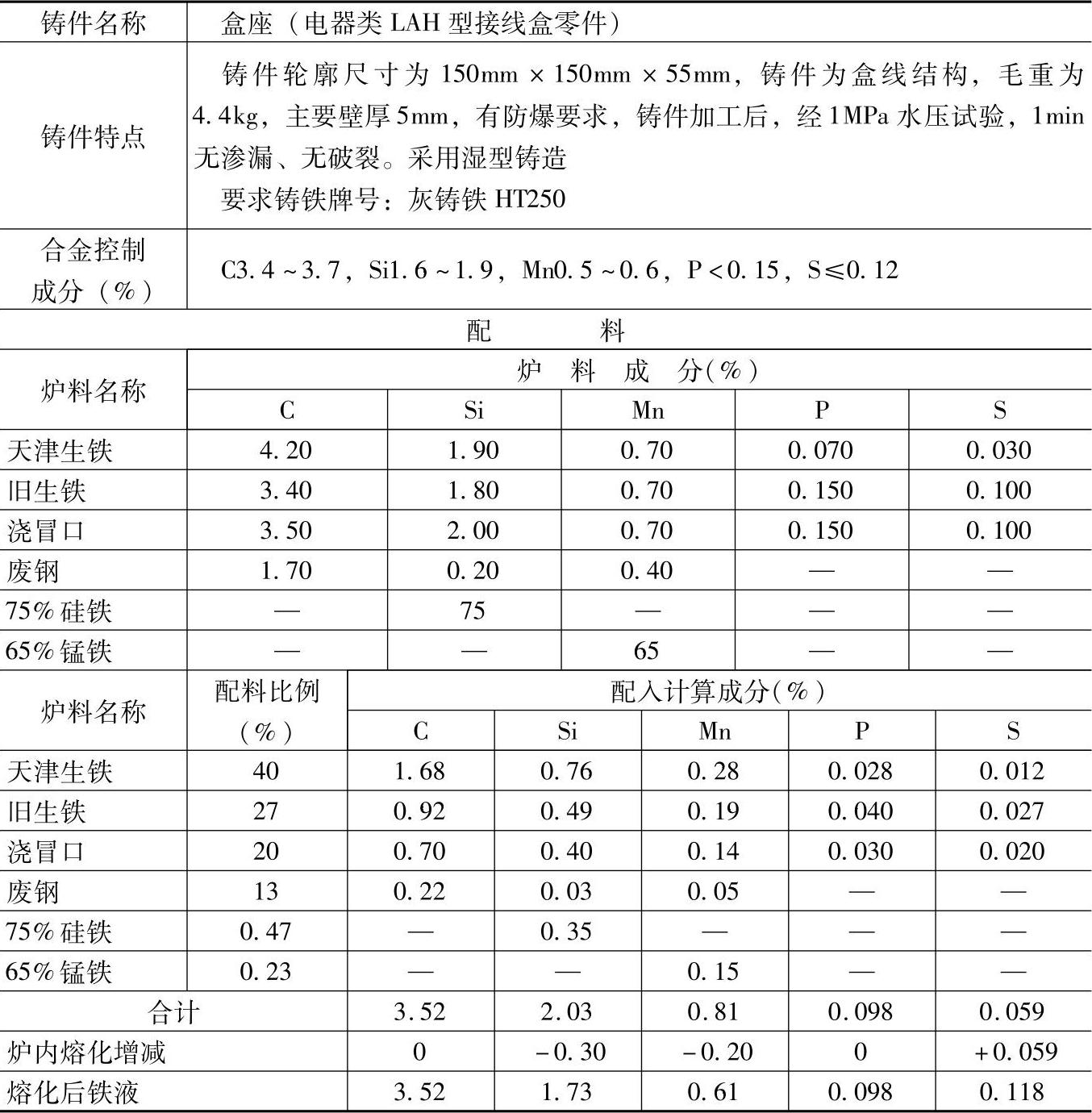

表1.1-291 HT250的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口热风冲天炉，熔化率为3t/h，炉内硅烧损15%、锰烧损25%、硫增加100%、碳和磷不变。

2.炉前用三角试片检验白口宽度，根据出铁时火花飞溅情况、上一次出铁时所浇三角试片断口的白口宽度及晶粒粗细，加入2号变质剂调整，加入量为0.3%～0.4%（质量分数），元素增减未计入。

3.检测结果：

化学成分（%）：C3.32，Si1.74，Mn0.59，P0.099，S0.116；

力学性能：抗拉强度为265MPa，抗弯强度为520MPa，挠度为4mm。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电器产品中要求灰铸铁HT250的照明配电盘中的盖，磁力起动器中的出线口，行程开关中的壳、接线盒、座等铸件。
