配料实例297

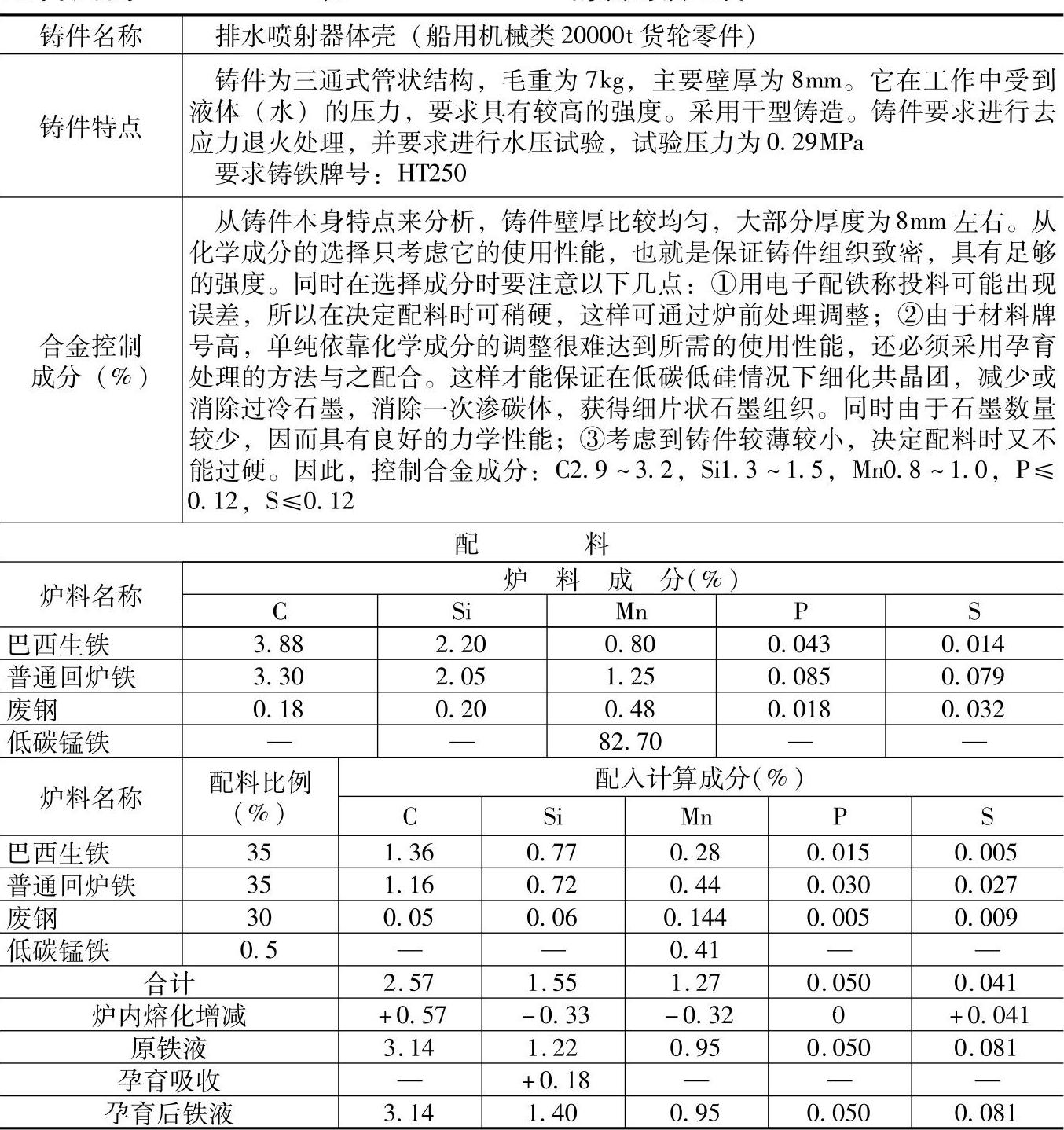

表1.1-297 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内碳增加22%、硅烧损20%、锰烧损25%、硫增加100%、磷不变。

2.炉前用三角试片检查断口情况。视白口或麻口的大小加0.2%～0.4%（质量分数）的75%硅铁进行孕育处理，吸收率约80%。孕育处理完毕后再取样检查白口宽度，如符合要求可以浇注。如检查结果表明白口宽度大于要求值，可在铁液包内补加孕育剂搅拌均匀后再取样检查，直到白口宽度合适为止。

3.检测结果：

化学成分（%）：C2.93，Si1.34，Mn1.01，P0.048，S0.069；

力学性能：抗拉强度为321MPa，硬度为210HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于船用机械中要求灰铸铁HT250的空压机缸体、喷嘴环、减速器机座、齿轮、联轴器等铸件。
