配料实例298

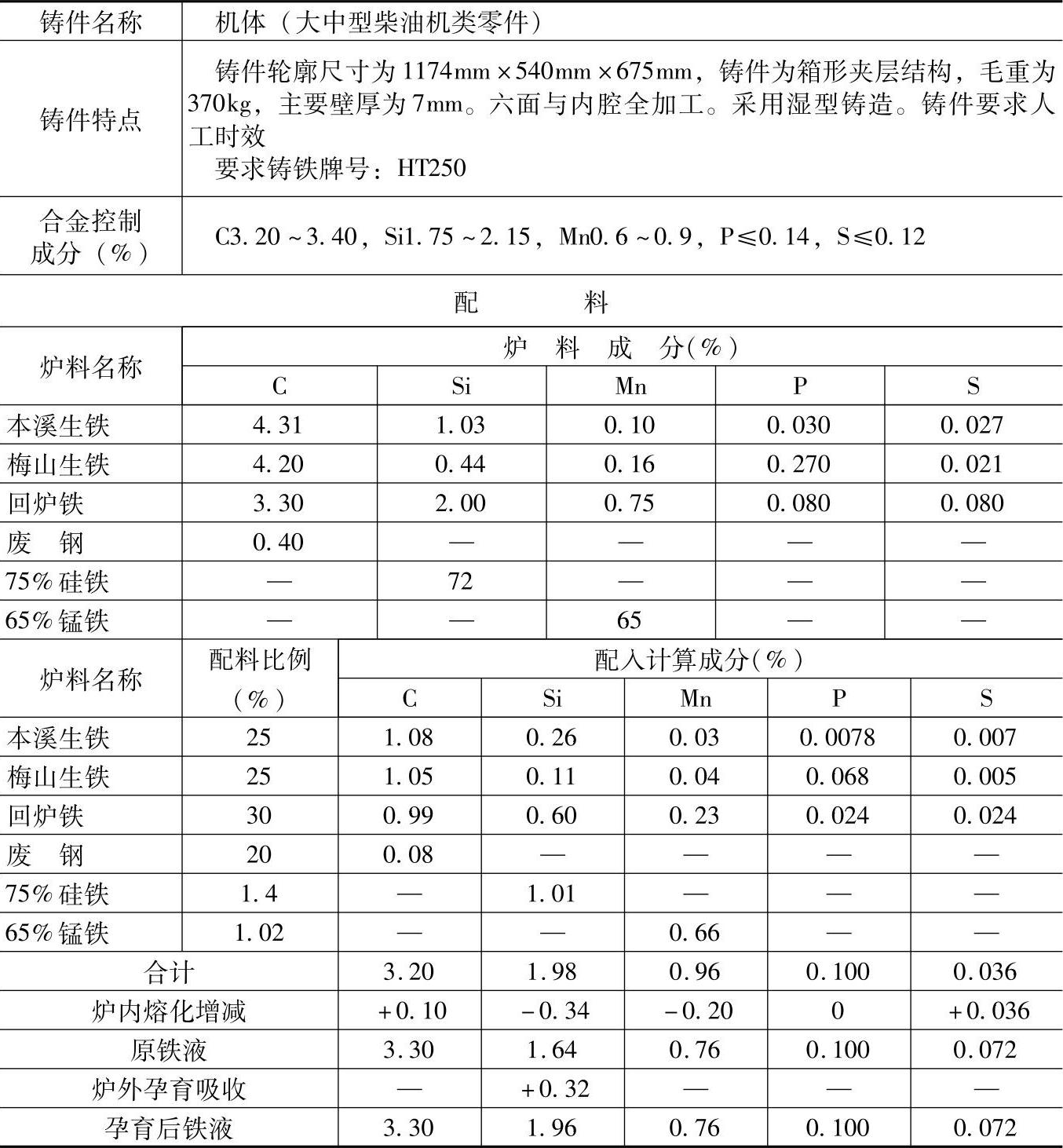

表1.1-298 HT250的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，熔化率为8t/h，炉内碳增加3%、硅烧损17%、锰烧损21%、硫增加100%、磷不变。

2.炉前用三角试片检验三角白口大小，用75%硅铁进行孕育处理，100kg铁液加72%硅铁0.50kg，吸收率为90%，控制铁液成分。

3.检测结果：

化学成分（%）：C3.3，Si1.95，Mn0.75，P0.07，S0.08；

力学性能：抗拉强度为271MPa，硬度为185HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于柴油机中要求灰铸铁HT250的气缸头、飞轮、飞轮壳等铸件。
