配料实例296

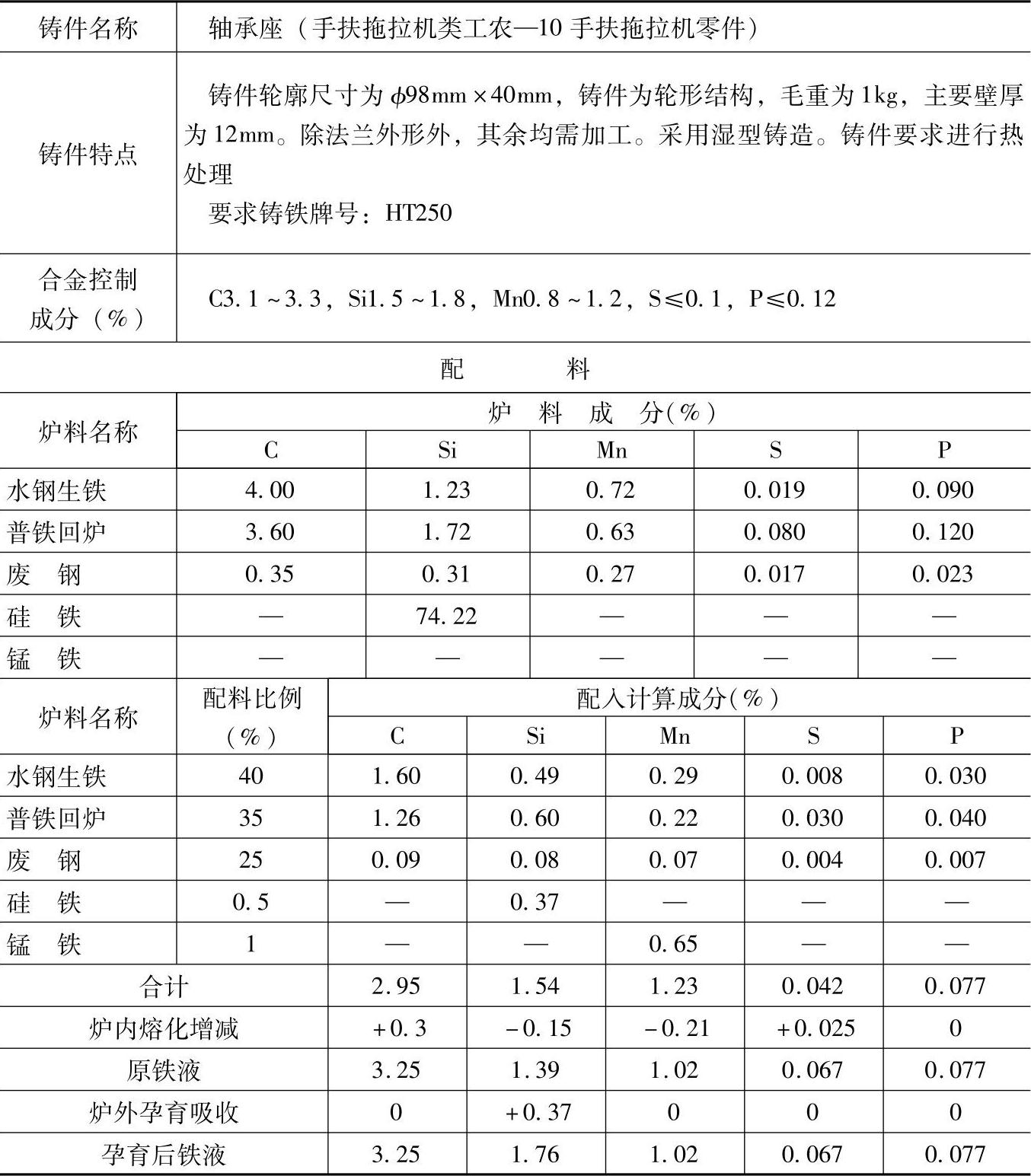

表1.1-296 HT250的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损12%、锰烧损17%、硫增加60%、磷不变。

2.炉前，向出铁槽内加入经预热的75%硅铁0.6%（质量分数）进行孕育处理，吸收率为83%。用三角试片检验三角白口大小，控制铁液成分，三角白口宽度宜为2.5～3.5mm。

3.浇注时加入75%硅铁粉调软铁液。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于工农—10B拖拉机中要求灰铸铁HT250的轴承座等铸件。
