配料实例301

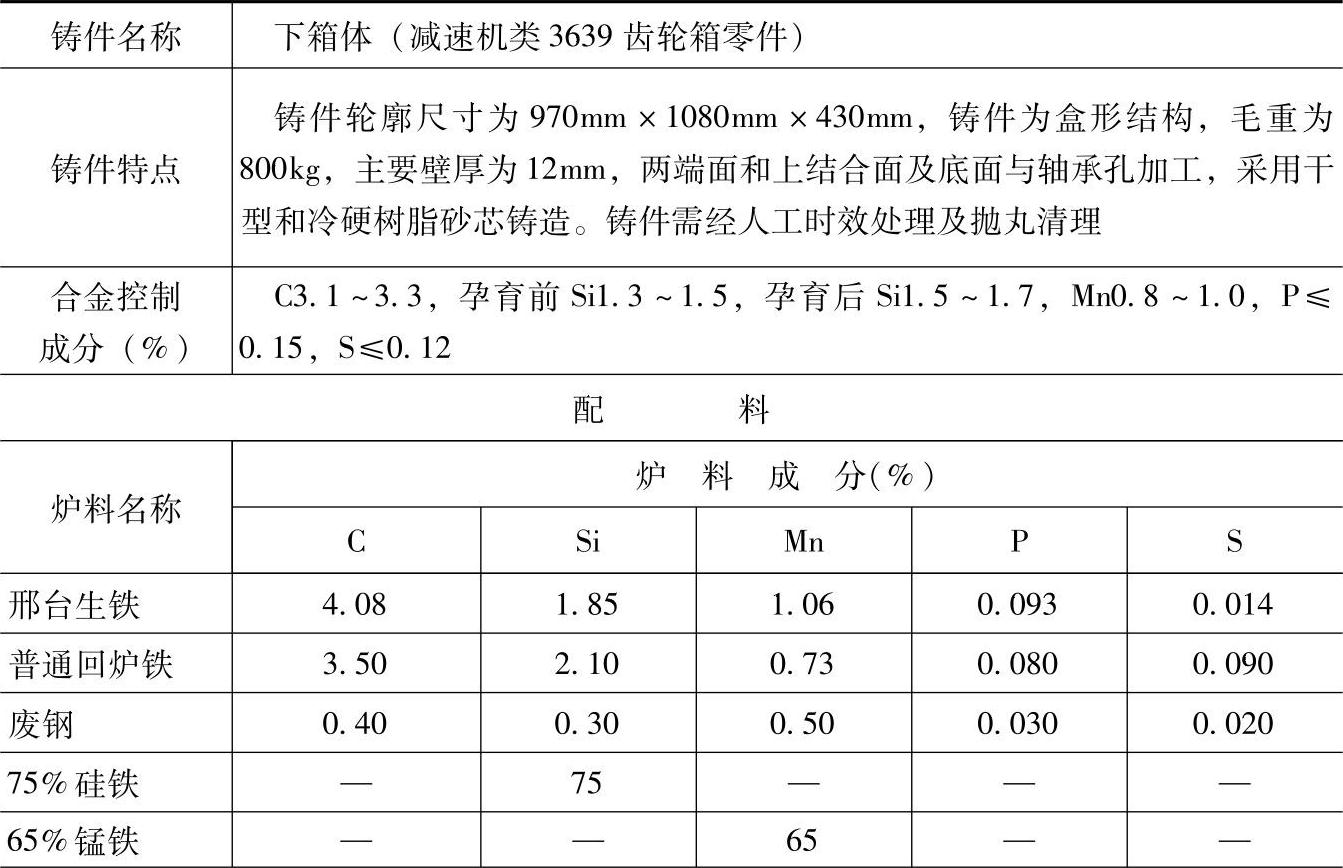

表1.1-301 HT275的灰铸铁配料

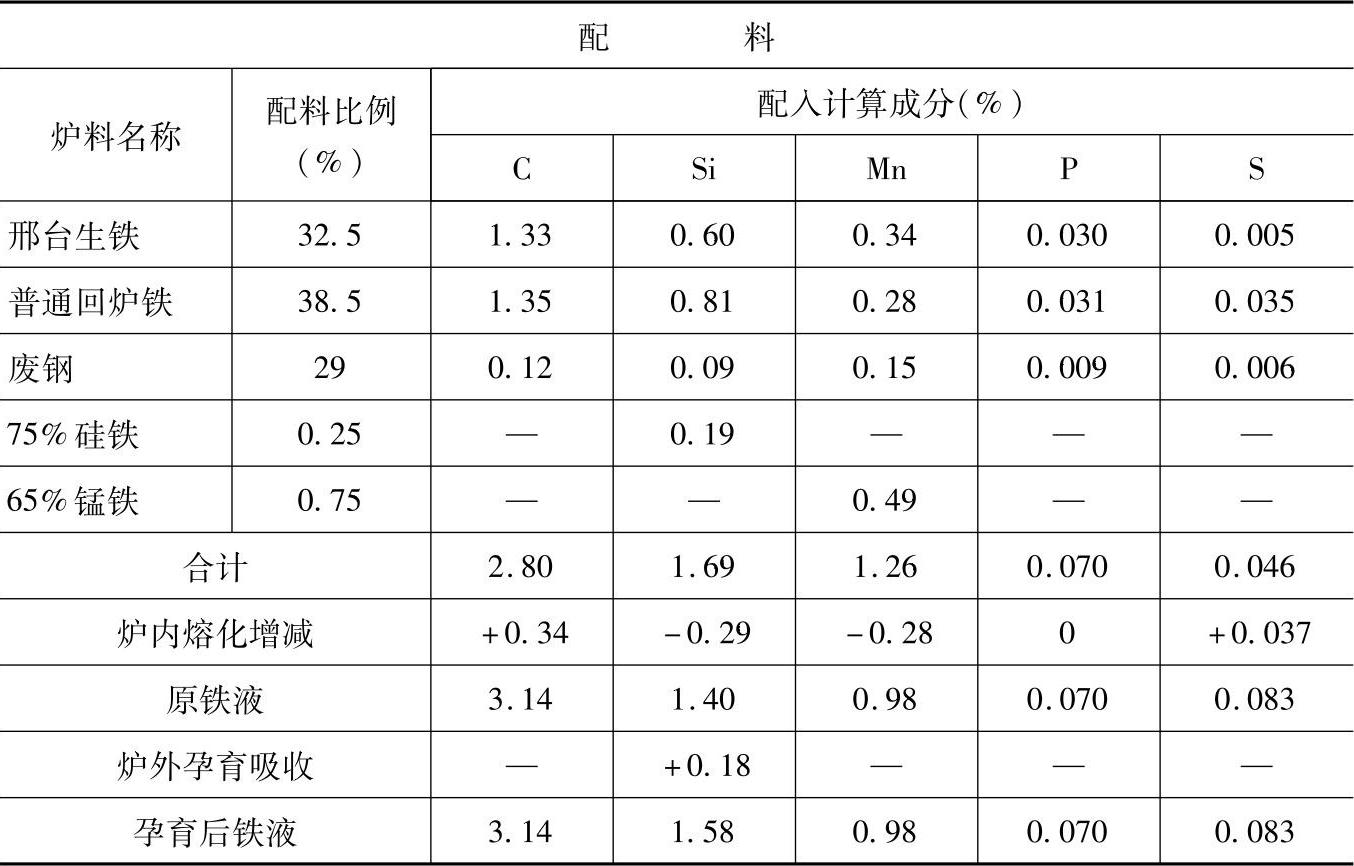

（续）

注：1.采用熔炼炉类型：三排小风口热风水冷冲天炉，熔化率为4t/h，炉内碳增加12%、硅烧损17%、锰烧损22%、硫增加80%、磷不变。

2.炉前用三角试片观察白口宽度，控制铁液成分，用75%硅铁调节白口，加入量为0.2%～0.4%（质量分数），使碳当量为3.6%～3.8%，通常孕育后的白口宽度为3～5mm。

3.检测结果：

化学成分（%）：C3.17，Si1.57，Mn1.02，P0.076，S0.113；

力学性能：抗拉强度为275MPa，硬度为203HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于大功率减速器（齿轮箱）中的上箱体、中箱体，液压泵传动壳体，离合器活塞等铸件。
