配料实例303

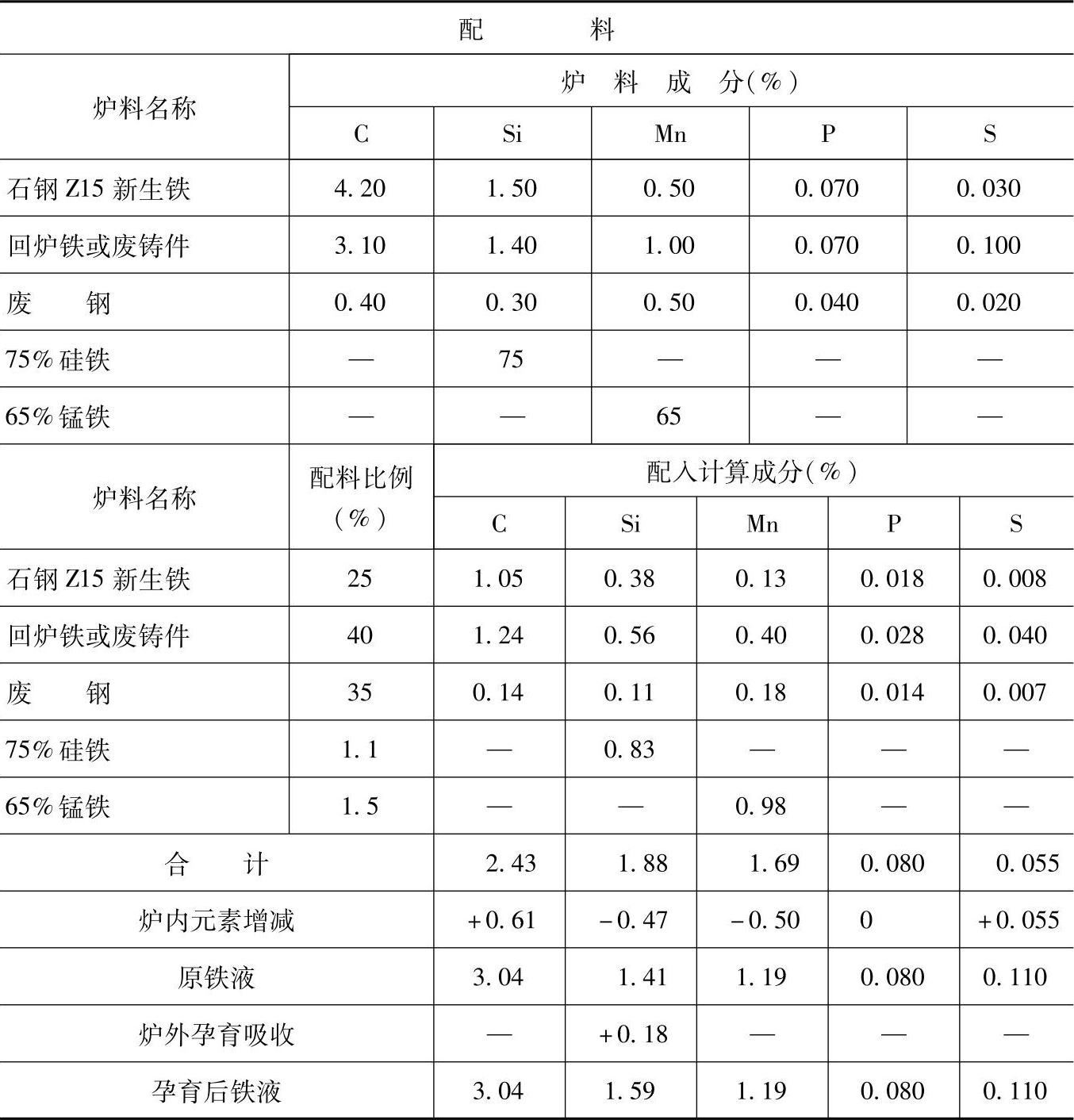

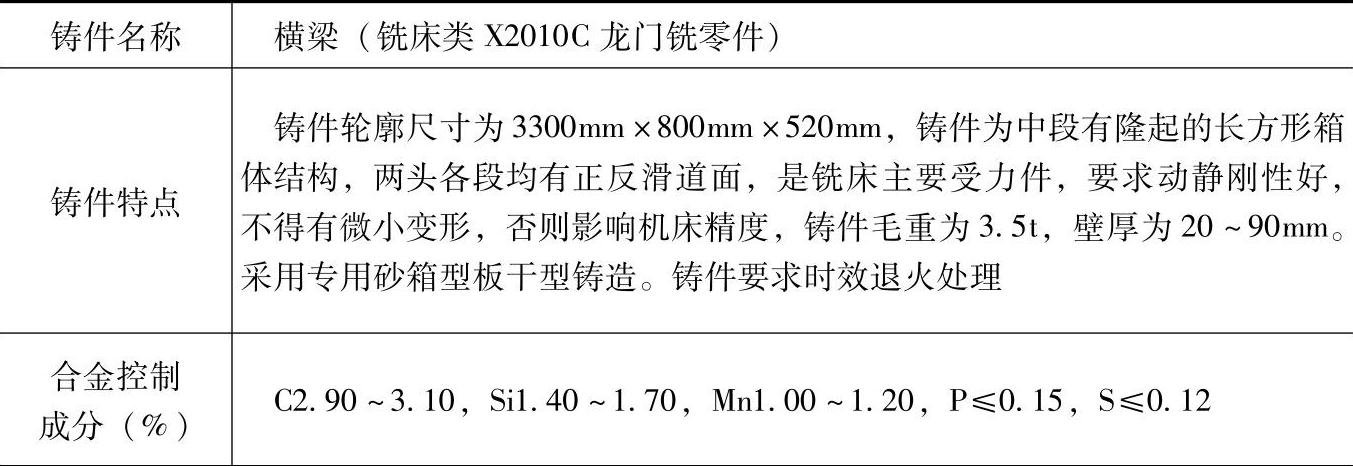

表1.1-303 HT275的灰铸铁配料

（续）

注：1.采用熔炼炉类型：中央加侧吹送风冲天炉，熔化率为12t/h，炉内碳增加30%、硅烧损25%～30%、锰烧损25%～30%、磷不变、硫增加100%，出铁温度≥1420°C，浇注温度≥1330°C。

2.炉前用三角试片检验白口大小，此件白口宽度为5～6.5mm，铁液槽内用75%硅铁进行孕育处理，加入量为0.15%～0.3%（质量分数），吸收率为95%。

3.检测结果：（用φ50mm试棒）

化学成分（%）：C3.01，Si1.48，Mn1.15，P0.048，S0.118；

力学性能：抗拉强度为280MPa，硬度为218HBW；

4.成分含量和配料比例皆指质量分数。

5.本配料同样适用于其他型号龙门铣床的横梁铸铁件。
