配料实例302

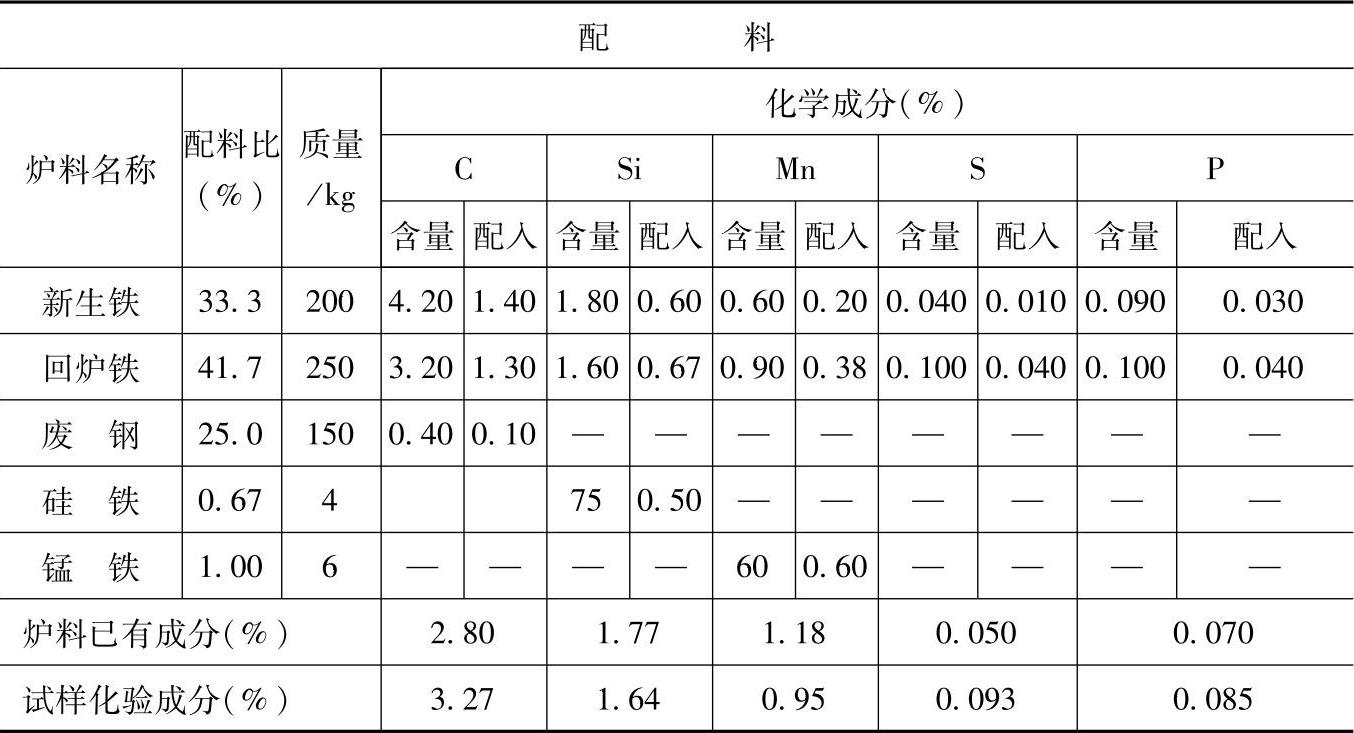

表1.1-302 HT275的灰铸铁配料

（续）

注：1.采用熔炼炉类型：双风带热风冲天炉，熔化率为5t/h，炉内碳增加17%、硅烧损6%、锰烧损19%、磷不变、硫增加86%。

2.炉前加75%硅铁进行孕育处理，加入量为0.3%～0.5%（质量分数），用底宽为20mm、高为40mm的三角试片，观察白口宽度来控制碳当量。

3.检测结果：

化学成分（%）：C3.27，Si1.64，Mn0.95，P0.085，S0.093；

力学性能：抗拉强度为289MPa，挠度为3.3mm。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于压缩机中，毛坯壁厚大于15mm的铸铁件，如较小的气缸体、十字头体、气缸座、气缸盖等，以及压缩机中断面厚大，有摩擦面的部分铸铁件，如L3.3压缩机机身用的十字头滑道面等铸件。
