配料实例309

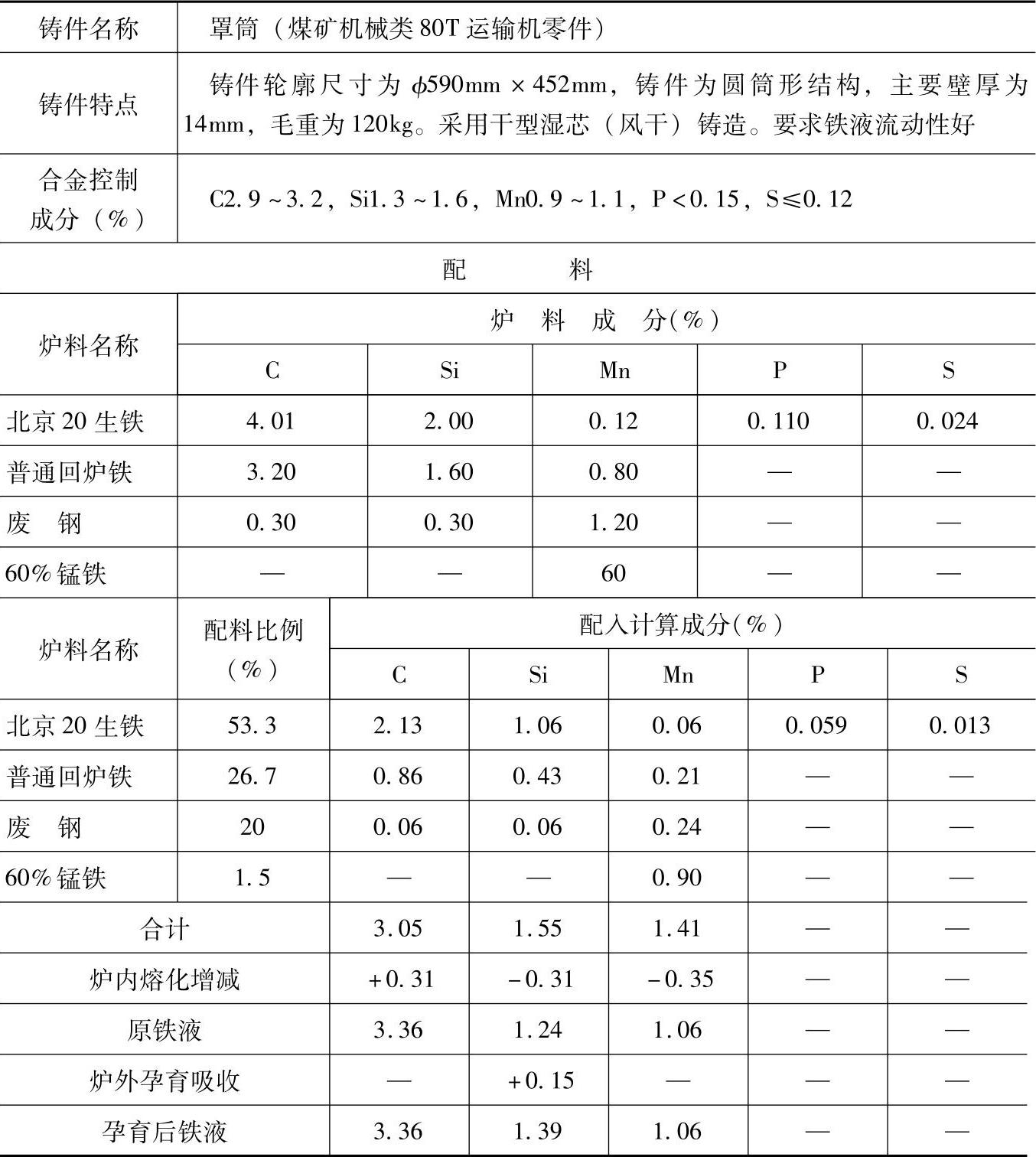

表1.1-309 HT275的灰铸铁配料

注：1.采用熔炼炉类型：三排风口、冷风冲天炉，炉内熔化元素增减率：碳增加10%、硅烧损20%、锰烧损25%、磷不变、硫增加100%。

2.炉前用三角试片检验白口大小，观察断口状态，炉外孕育处理：每100kg铁液加75%硅铁粉0.27kg，吸收率为75%。

3.检测结果：抗拉强度为253～310MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于煤矿机械中联轴器的联接套、半联轴器盘，SGW—150型输送机的上下箱体、垫块、密封壳体等铸件。
