配料实例310

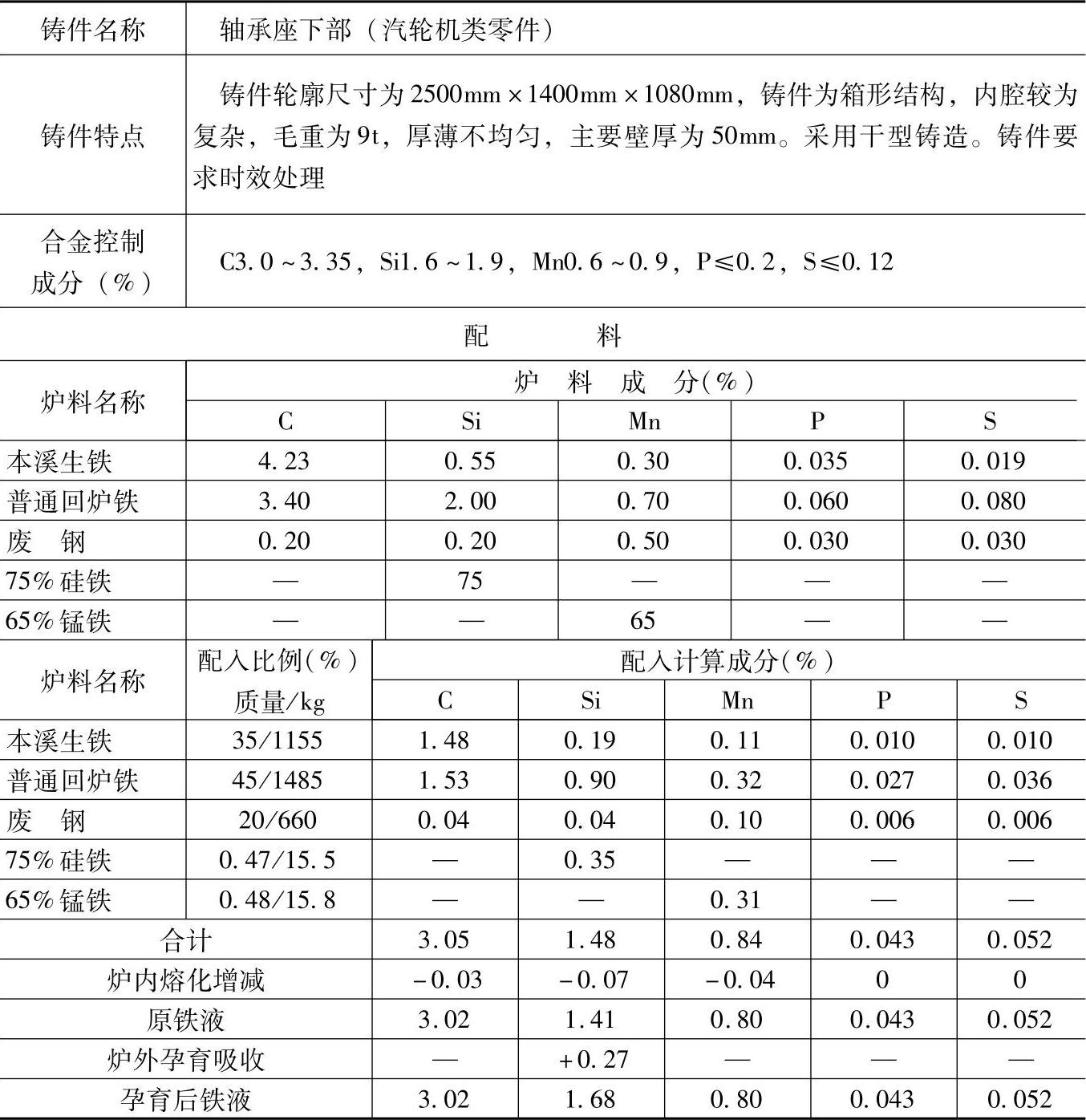

表1.1-310 HT275的灰铸铁配料

注：1.采用熔炼炉类型：3t工频无心感应电炉，炉内碳烧损1%、硅烧损5%、锰烧损5%、硫不变、磷不变。

2.炉外孕育，100kg铁液加75%硅铁0.4kg，吸收率为90%。

3.炉前用三角试片检验，三角白口宽度为3～5mm。

4.检测结果：

化学成分（%）：C3.02，Si1.68，Mn0.90，P0.053，S0.068；

力学性能：抗拉强度为286MPa，挠度为3.3mm，硬度为209HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于汽轮机的气缸、轴承座上部、油动机壳体、扩散管、主油泵壳体等铸件。
