配料实例307

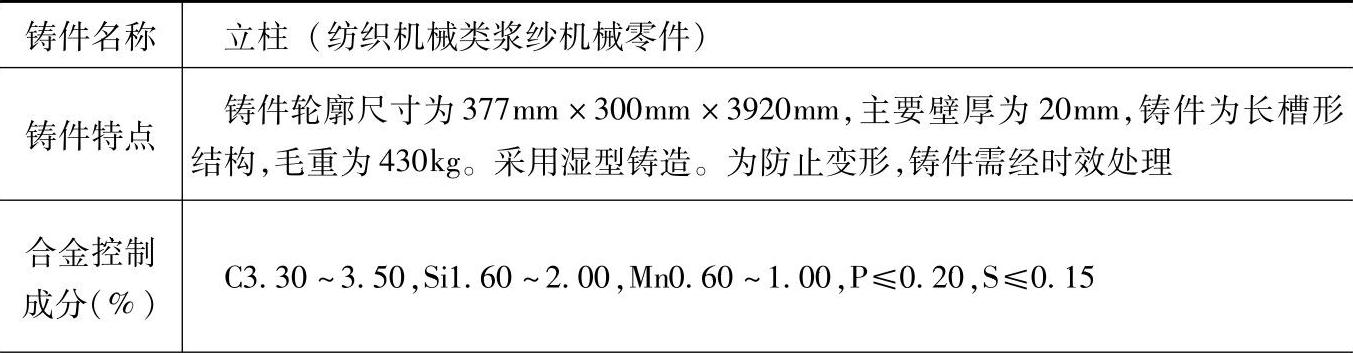

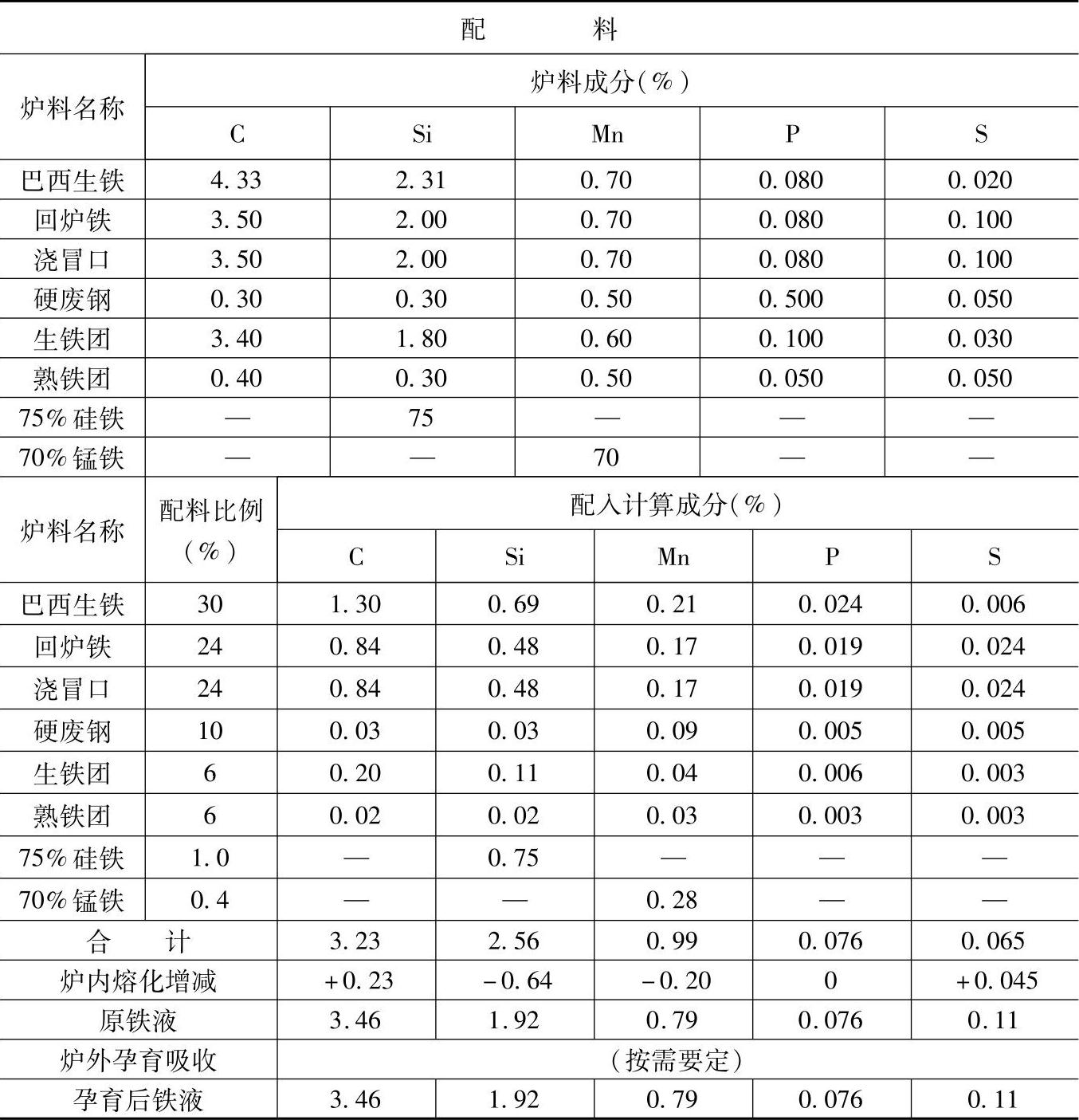

表1.1-307 HT275的灰铸铁配料

（续）

注：1.采用两排大间距热风冲天炉熔炼，熔化率为5t/h，炉内碳增加7%、硅烧损25%、锰烧损20%、磷不变、硫增加70%。

2.炉前，控制三角试片白口宽度为2～4mm，铁液硬了用75%硅铁调软，铁液软了在温度高于1400°C时允许加入干净的废钢调硬。

3.炉外孕育，加75%硅铁颗粒，吸收率为60%。

4.厚度大于5mm的废钢为硬废钢。

5.检测结果：

化学成分（%）：C3.51，Si1.93，Mn0.58，P-，S0.066；

力学性能：抗拉强度为279MPa。

6.各成分含量和配料比例皆指质量分数。
