配料实例312

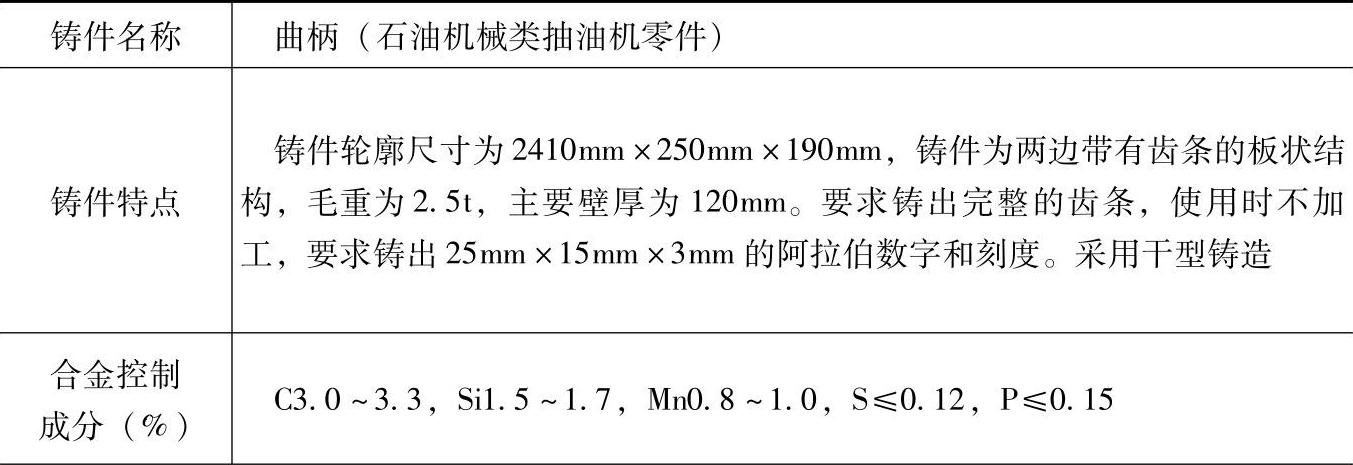

表1.1-312 HT275的灰铸铁配料

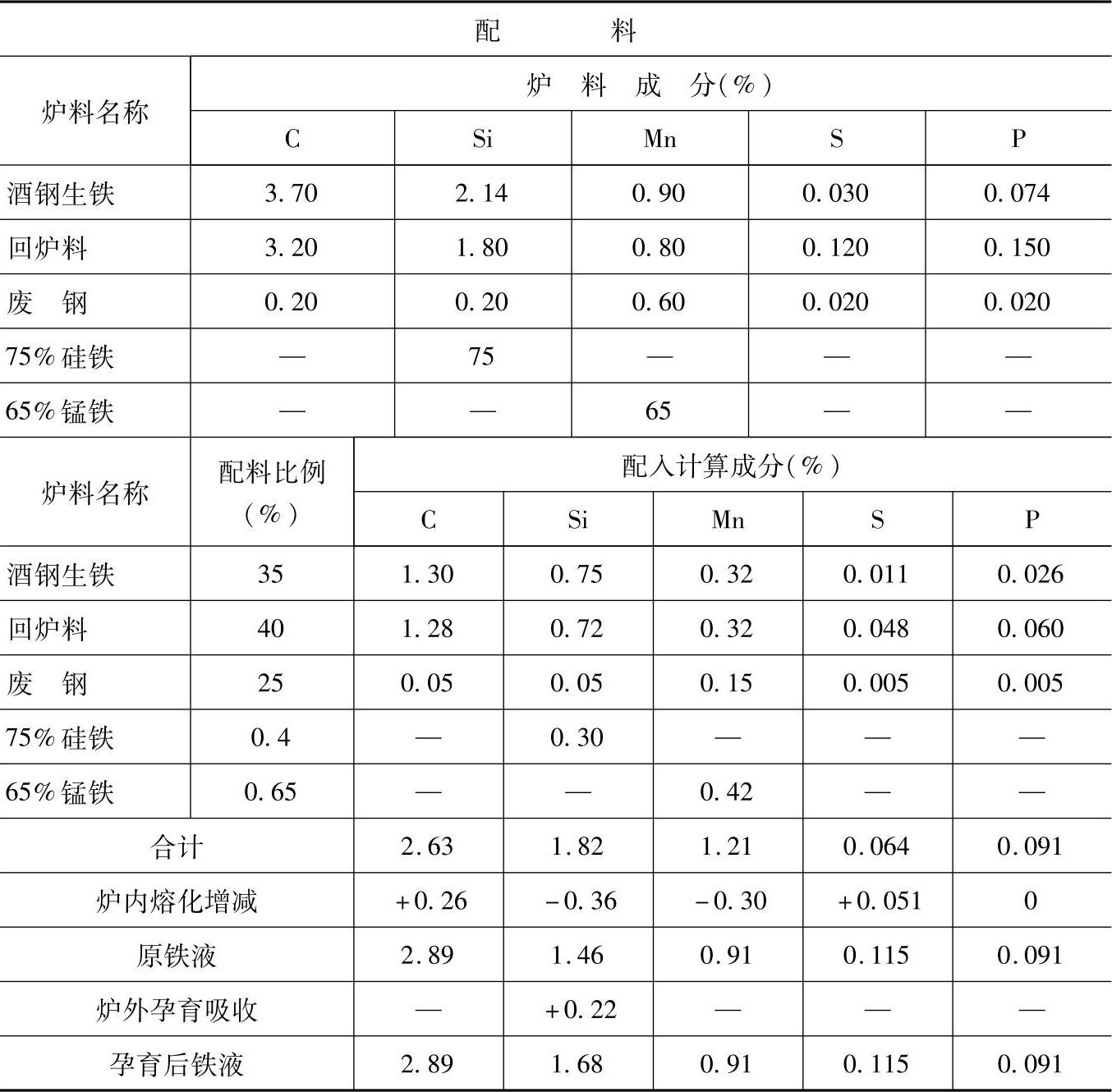

（续）

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为10t/h，炉内碳增加10%、硅烧损20%、锰烧损25%、硫增加80%、磷不变。

2.炉前用三角试片检验白口大小控制铁液成分。向出铁槽内加入75%硅铁和稀土镁合金进行孕育处理，加入0.5%的稀土镁合金，其Si的吸收率为50%，不考虑RE、Mg的变化；另外，加入的75%硅铁作为孕育剂用，吸收率为20%。加入稀土镁合金的目的是脱硫除气，降低氧化结膜温度，防止在上表面产生表面气孔，改善铸造性能，提高表面质量，得到完整的齿条。

3.检测结果：

化学成分（%）：C3.28，Si2.05，Mn0.81，P0.082，S0.078；

力学性能：抗拉强度为286MPa，硬度为235HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于钻井机械的中体、下箱体等铸件。
