配料实例316

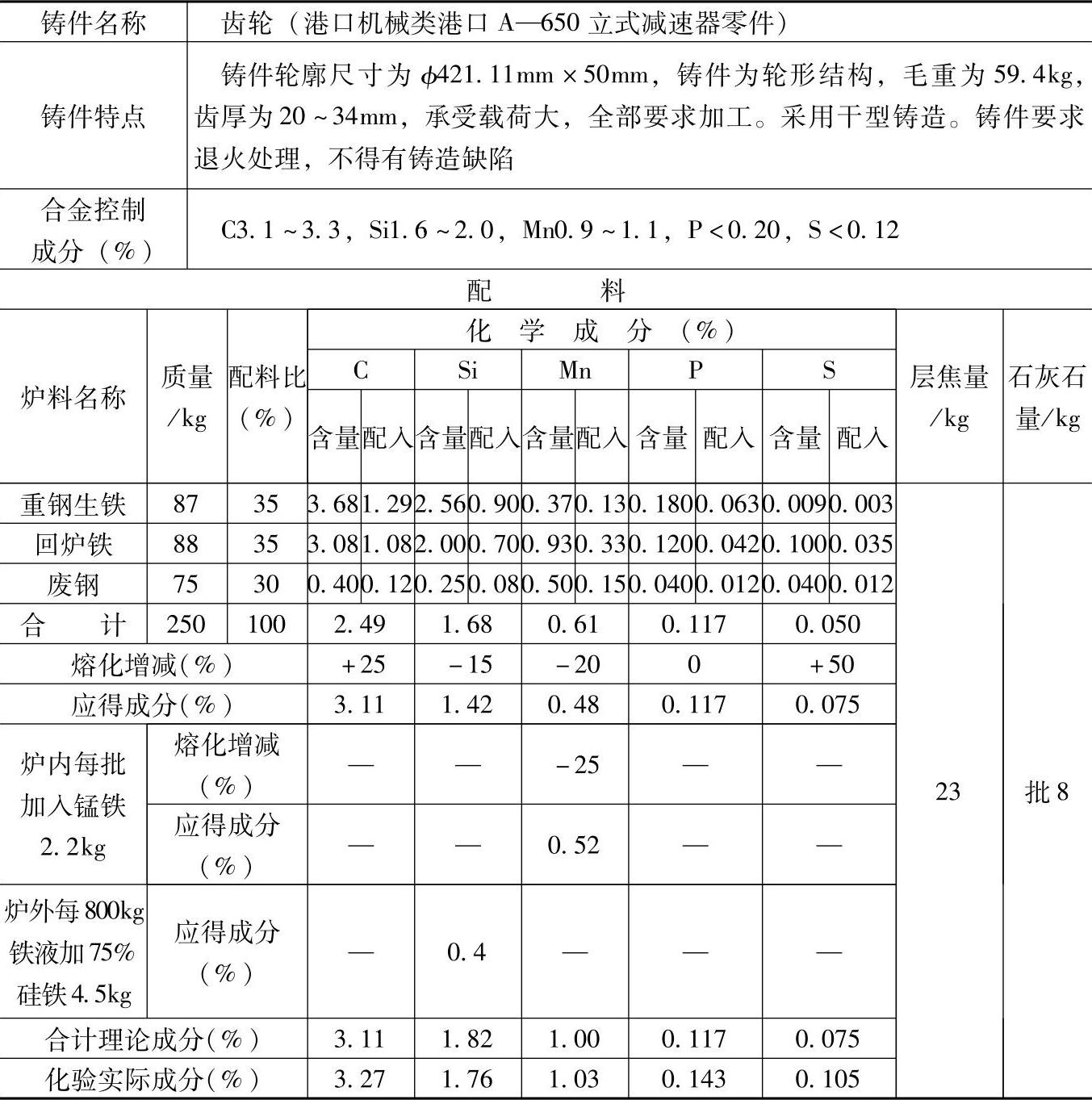

表1.1-316 HT275的灰铸铁配料

注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为3t/h，炉内碳增加25%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。

2.炉前用三角试片检验原铁液，控制铁液成分，要求孕育前三角试片呈白口或麻口，孕育后三角试片白口宽度不大于10mm。孕育剂采用75%硅铁，破碎成粒度为6～8mm的颗粒后预热至320°C左右在出铁槽徐徐加入，加入量为0.56%（质量分数），搅拌，扒渣，覆盖草灰及浇注，要求在15min内完成，要求出铁温度为1440°C。

3.检测结果：

化学成分（%）：C3.27，Si1.76，Mn1.03，P0.143，S0.105；

力学性能：抗拉强度为286MPa，硬度为217HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于港口机械中的铸铁齿轮、起升滚筒等铸件。
