配料实例324

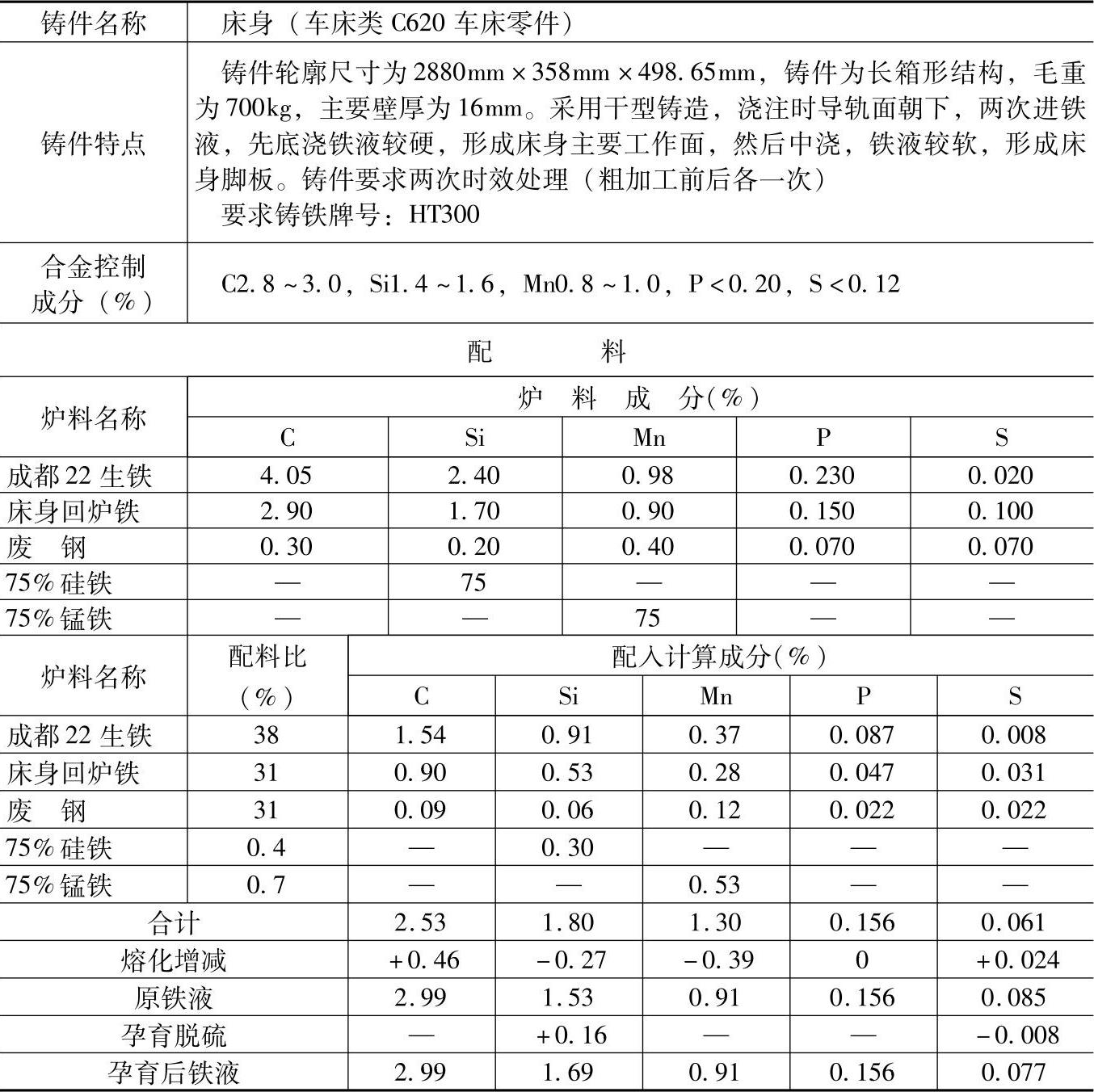

表1.1-324 HT300的灰铸铁配料

注：1.采用熔炼炉类型：三排风口直筒型冲天炉，熔化率为4t/h，炉内碳增加18%，硅烧损15%、锰烧损30%、磷不变、硫增加40%。

2.炉前控制铁液温度不低于1420℃，用三角试片检验白口大小，孕育后第一包铁液（浇导轨面）控制白口宽度为5～7mm，第二包铁液（浇床身脚板）控制白口宽度为3～5mm，孕育剂为75%硅铁，加入量为0.25%～0.4%（质量分数），粒度为5～20mm，在出铁槽加入。第一包铁液75%硅铁加0.25%（质量分数），收得率为85%；第二包加0.4%（质量分数），收得率为85%。

3.炉外脱硫：碱粉加入量为0.5%（质量分数），脱硫率为10%。

4.各成分含量和配料比皆指质量分数。

5.检测结果：抗拉强度为291.1MPa，抗弯强度为517.4MPa，导轨面硬度为188～209HBW。
