配料实例334

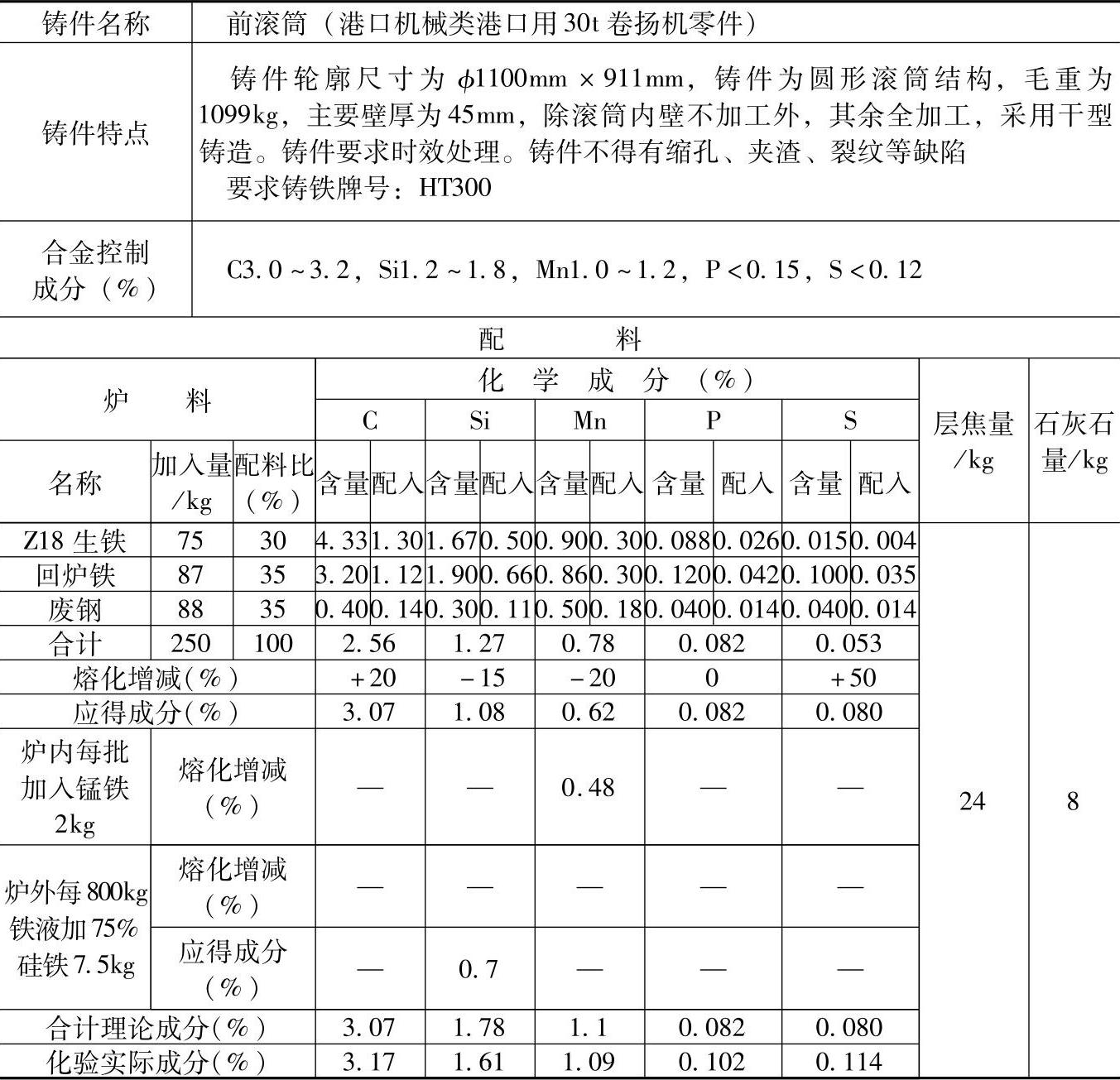

表1.1-334 HT300的灰铸铁配料

注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为3t/h，炉内碳增加20%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。

2.炉前用三角试片检验原铁液，控制铁液成分。要求孕育前三角试片呈白口或麻口，孕育后三角试片白口宽度不大于12mm。孕育剂采用75%硅铁，破碎成尺寸为6～8mm的颗粒后预热至320℃左右在出铁槽徐徐加入，加入量为0.094%（质量分数），搅拌，扒渣，覆盖草灰，浇注要求在15min内完成，出铁温度为1430～1450℃。

3.检测结果：

化学成分（%）：C3.17，Si1.61，Mn1.09，P0.102，S0.114；

力学性能：抗拉强度为435MPa，抗弯强度为569MPa，硬度为220HBW；

金相组织：珠光体量为98%（体积分数），磷共晶为1%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于港口机械中要求灰铸铁HT300的大型受载荷较大的滚筒，船用锚机底座，墙板轴承座，立式大型牙箱等铸铁件。但当浇注箱体结构铸件时，孕育处理后浇注炉前三角试片的白口宽度应小于铸件最小壁厚的1/2～1/3。
