配料实例332

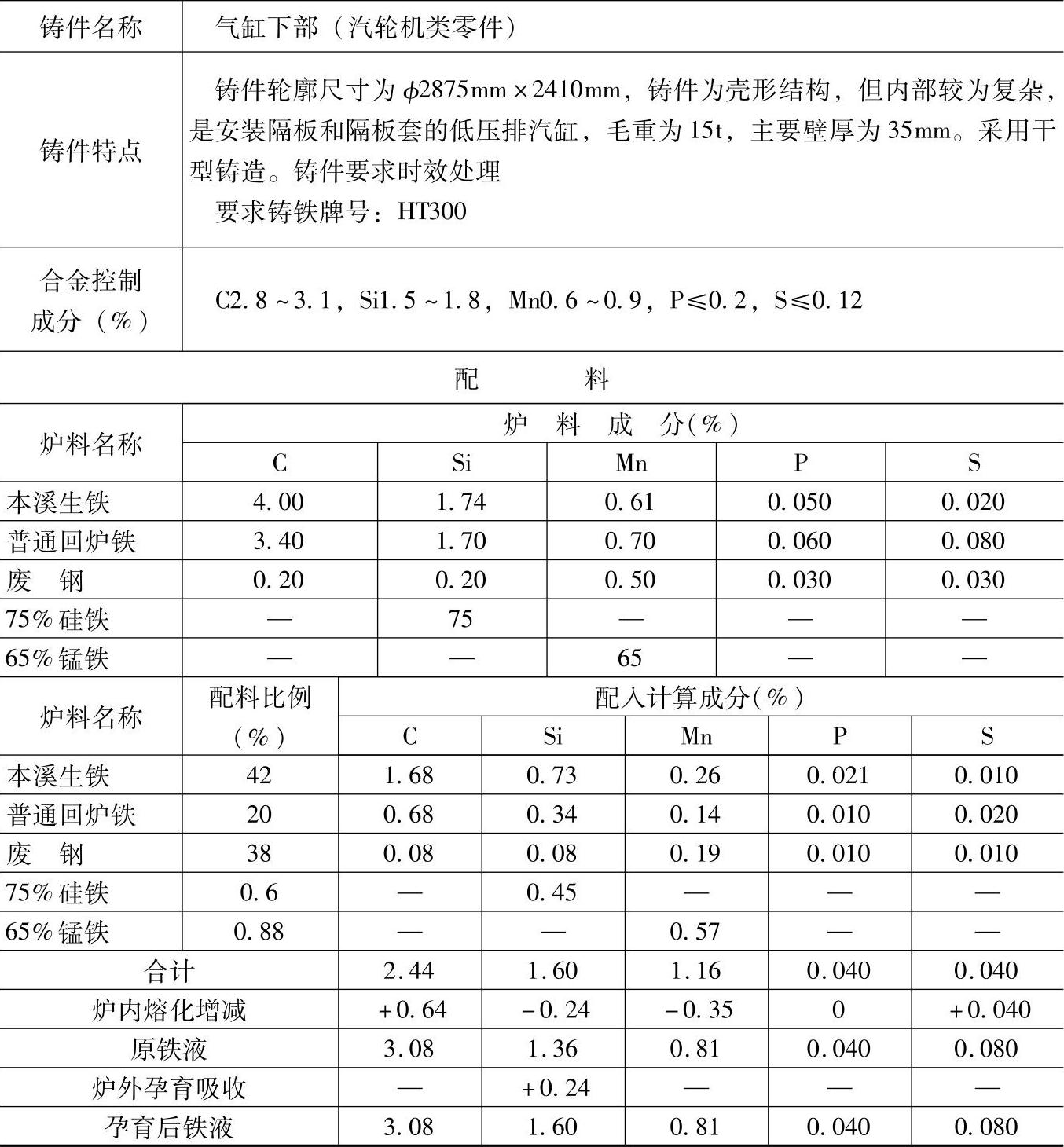

表1.1-332 HT300的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为6t/h，炉内碳增加26%、硅烧损15%、锰烧损30%、磷不变、硫增加100%。

2.炉外孕育处理，100kg铁液加75%硅铁0.4kg，吸收率为80%。

3.炉前用三角试片检验，三角白口宽度5～7mm。

4.检测结果：

化学成分（%）：C3.08，Si1.67，Mn0.80，P0.063，S0.078；

力学性能：抗拉强度为296MPa，挠度为3.1mm，硬度为231HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于汽轮机中要求灰铸铁HT300的气缸上部、隔板等铸件。
