配料实例333

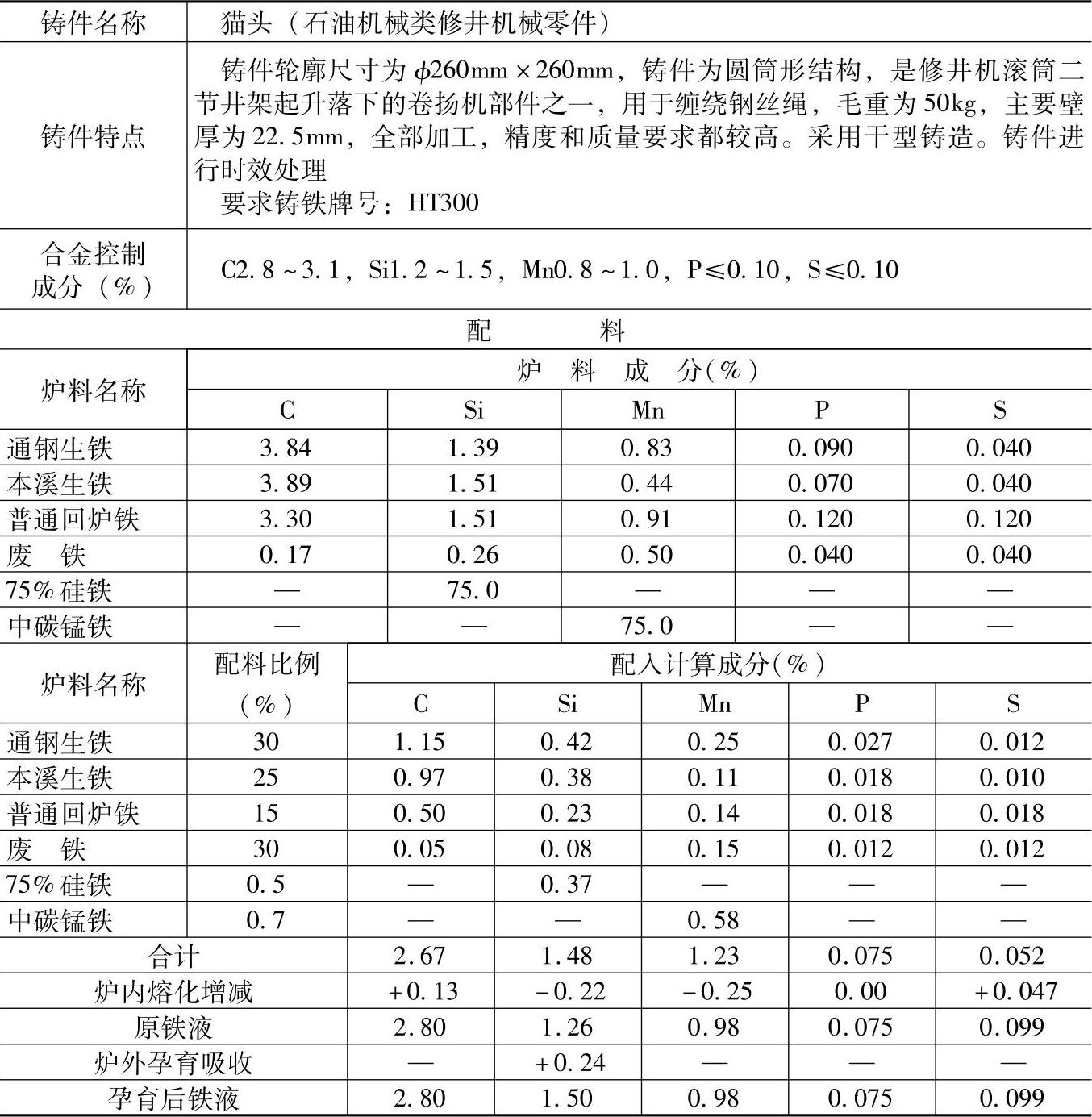

表1.1-333 HT300的灰铸铁配料

注：1.采用熔炼炉类型：两排风口热风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加90%、磷不变。

2.批重：层铁量300kg，层焦量30kg，石灰石量10kg。

3.炉前用75%硅铁进行孕育处理，加入量为0.4%（质量分数），吸收率为80%。用三角试片检验三角白口宽度的大小，控制铁液成分。

4.检测结果：

化学成分（%）：C2.93，Si1.44，Mn0.92，P0.082，S0.10；

力学性能：抗拉强度为348MPa，硬度为214HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械中要求灰铸铁HT300的阀体、轴承支座等铸件。但当浇注阀体和轴承支座铸件时，还对金相组织有要求，其珠光体含量≥98%（体积分数）。
