配料实例341

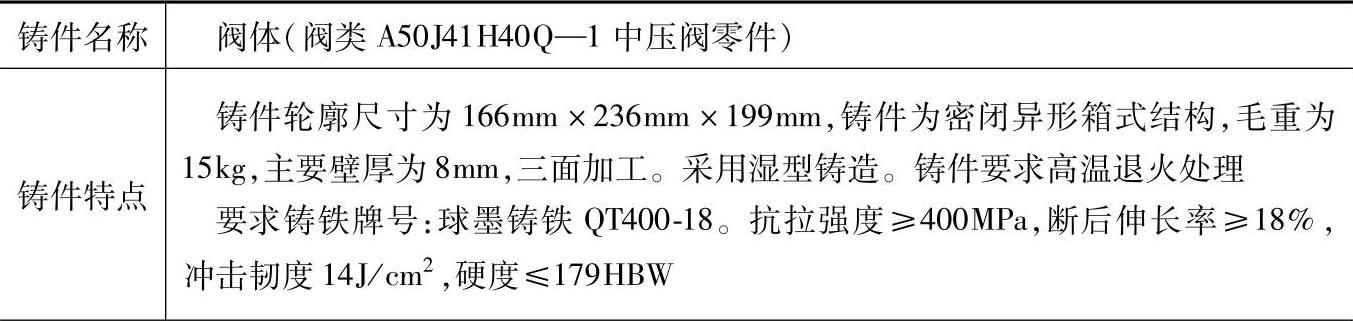

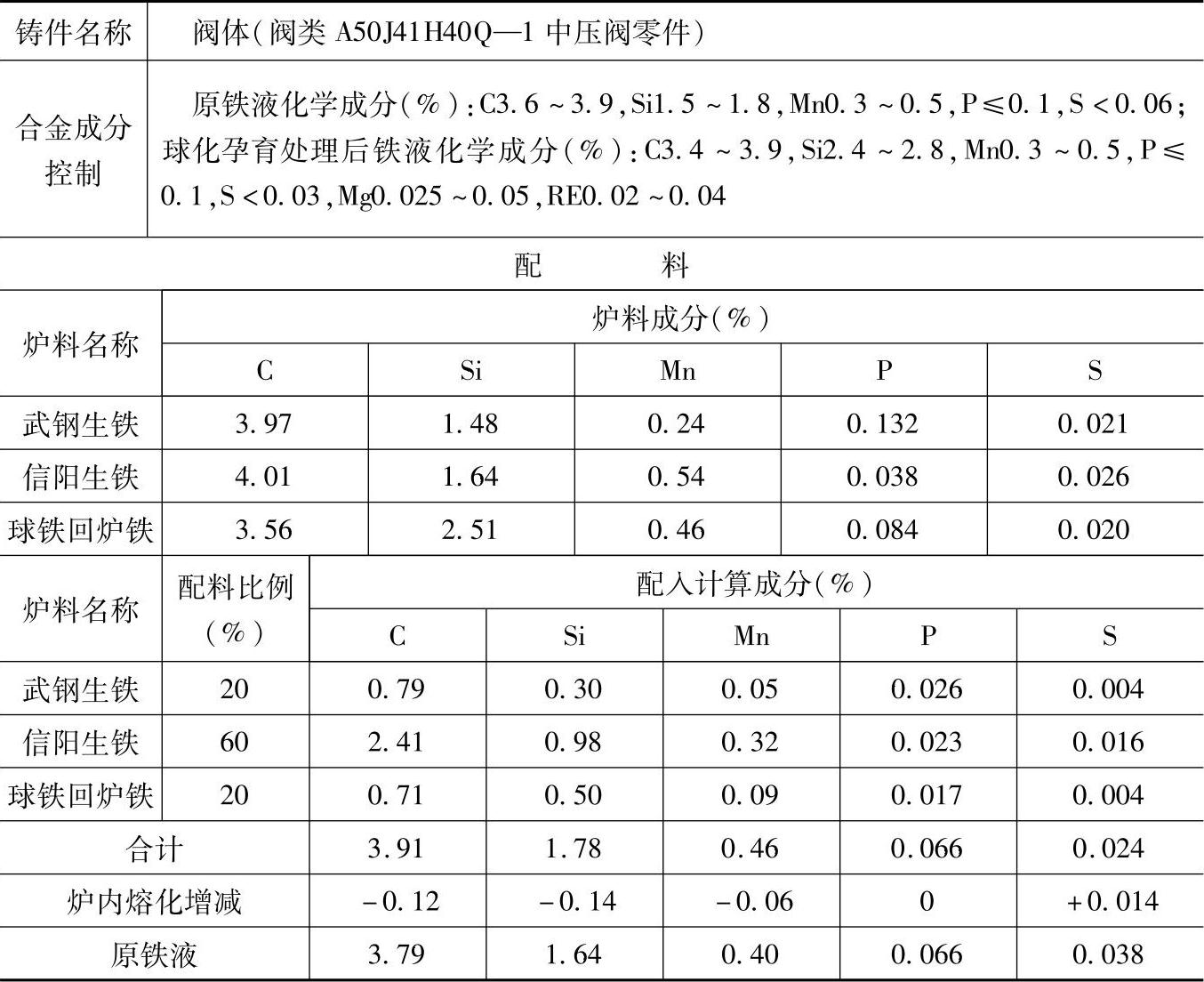

表1.2-1 QT400-18的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：卡腰型热风冲天炉，熔化率为2t/h，炉内碳烧损3%、硅烧损8%、锰烧损12%、硫增加60%～80%、磷不变。

2.球化处理工艺：冲入法，采用蚌埠稀土镁合金，其成分（%）：RE8.48、Mg9.59、Ca1.84、Si40.64、Fe32.41，加入量为1%（质量分数）；采用75%硅铁孕育处理，加入量为0.75%（质量分数）。炉前球化孕育处理后，碳含量减少0.1%～0.2%、硅吸收率为80%、锰微增、磷微减、硫减少40%～80%、镁回收率40%～50%。

3.炉前用三角试片观察，断口呈银白色，两边有凹缩，敲击时有钢声，激水砸开后有电石气味，尖端有微小白口或无白口均为正常。

4.检测结果：

化学成分（%）：C3.65，Si2.62，Mn0.05，P0.062，S0.021，Mg0.035，ΣRE0.031；

力学性能：抗拉强度为446MPa，断后伸长率为20%；

金相评定：石墨形态为团球状，小型石墨分布；组织中约70%（体积分数）是片状形珠光体，其余为牛眼铁素体。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于阀类中要求球墨铸铁QT400-18的阀盖等球墨铸铁件。
